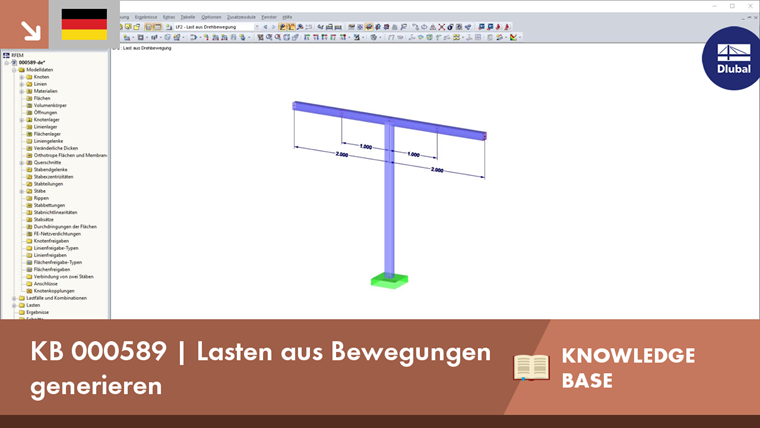

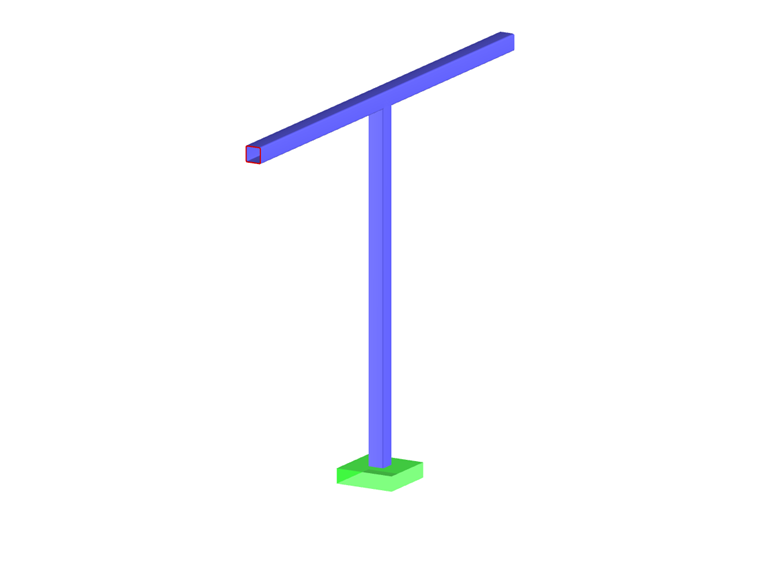

Im vorliegenden Beispiel wird die Struktur durch die Radialkräfte infolge einer Drehbwegung beansprucht. Die Winkelgeschwindigkeit soll 10,0 rad/s betragen. Die Radialkraft berechnet sich wie folgt:
Fr = r ⋅ ω² ⋅ m

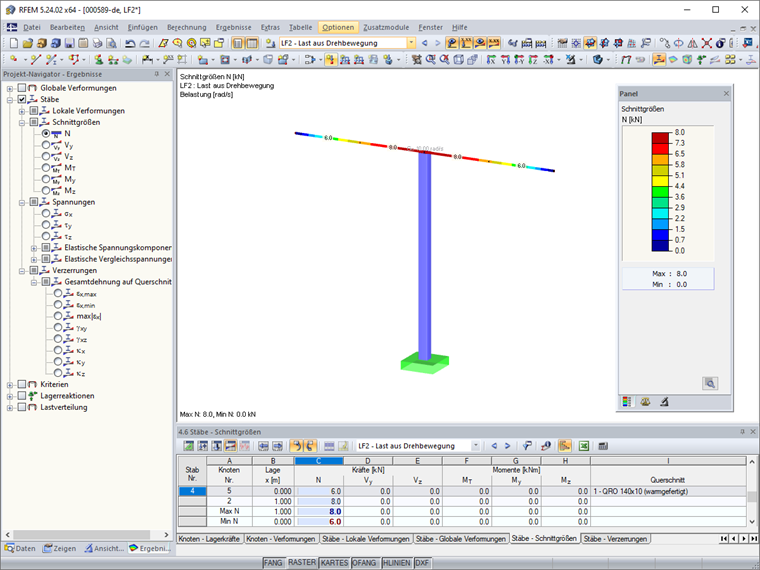

Es ergibt sich damit eine maximale Normalkraft in den Stäben von:
Fr = 1,0 m ⋅ (10 rad/s)² ⋅ 79,91 kg = 7.991 N ≈ 8 kN
