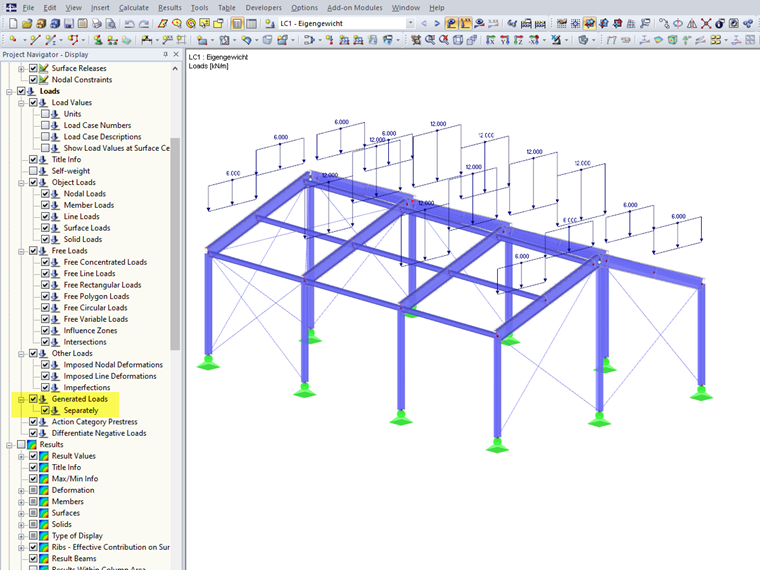

Aby szybko i łatwo kontrolować przyłożone obciążenie lub obciążenie na każdym pręcie, można użyć opcji oddzielnego wyświetlania obciążeń. Diese findet sich im "Zeigen"-Navigator wie im Bild dargestellt.
Wyświetlanie wygenerowanych obciążeń powierzchniowych w konstrukcjach szkieletowych

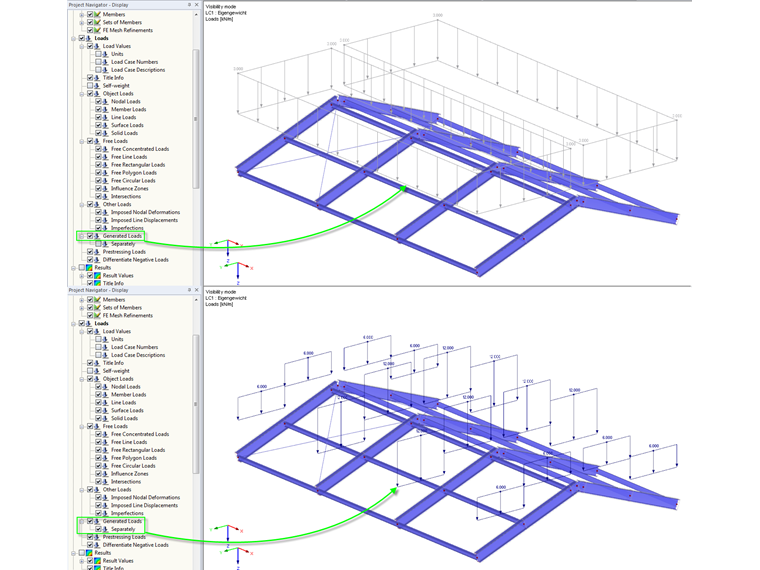

In RFEM 5 und RSTAB 8 können Flächenlasten wie Wind und Schnee über implementierte Lastgenerierer erzeugt werden. Diese Flächenlasten werden auf Stabwerke standardmäßig auch als Flächenlast in der Grafik dargestellt.
