Anzeige generierter Flächenlasten auf Stabwerke
Tipps & Tricks

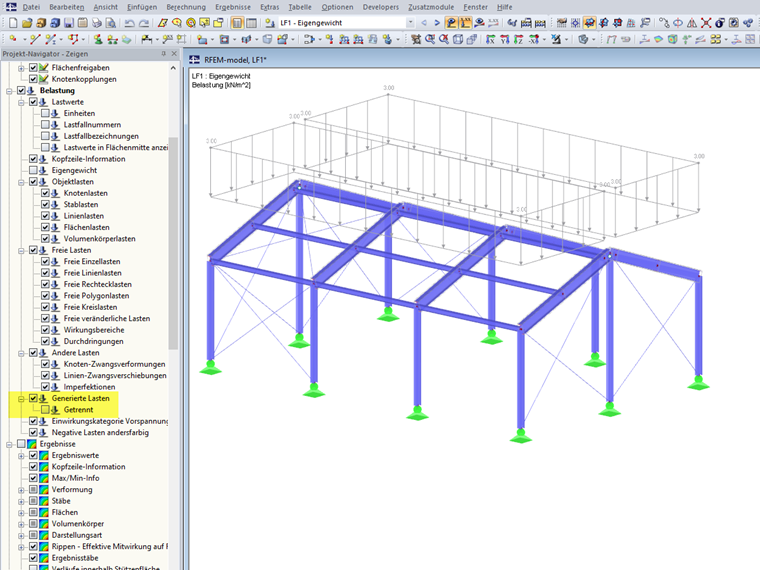

In RFEM 5 und RSTAB 8 können Flächenlasten wie Wind und Schnee über implementierte Lastgenerierer erzeugt werden. Diese Flächenlasten werden auf Stabwerke standardmäßig auch als Flächenlast in der Grafik dargestellt.

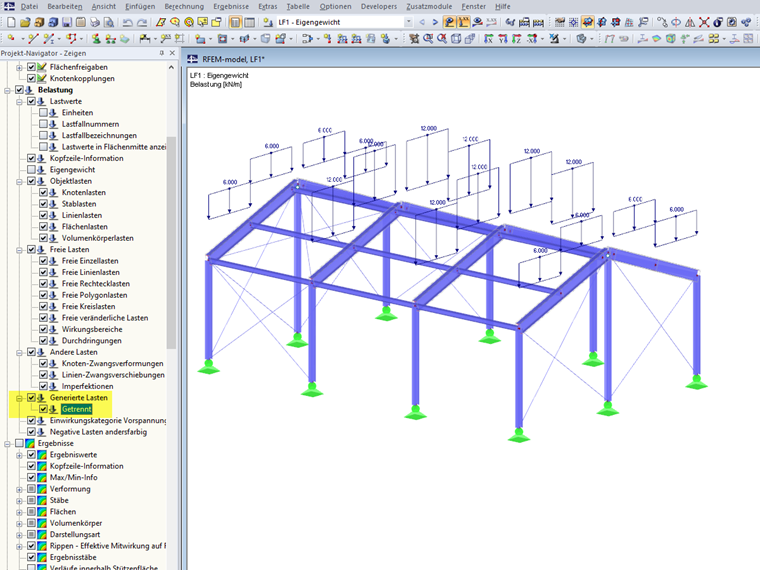

Um diese angesetzte Belastung schnell und einfach zu kontrollieren beziehungsweise die Belastung auf jeden einzelnen Stab zu kontrollieren, steht die Option der getrennten Anzeige der Lasten zur Verfügung. Diese findet sich im "Zeigen"-Navigator wie im Bild dargestellt.
Autor
Dipl.-Ing. (FH) Ulrich Lex
Product Engineering & Customer Support
Herr Lex betreut die Entwicklung im Glasbau und sorgt für die Qualitätssicherung des Programms RFEM. Zudem ist er im Kundensupport aktiv.
Schlüsselwörter
Lastdarstellung Lasten trennen Flächenlast auf Stäbe
