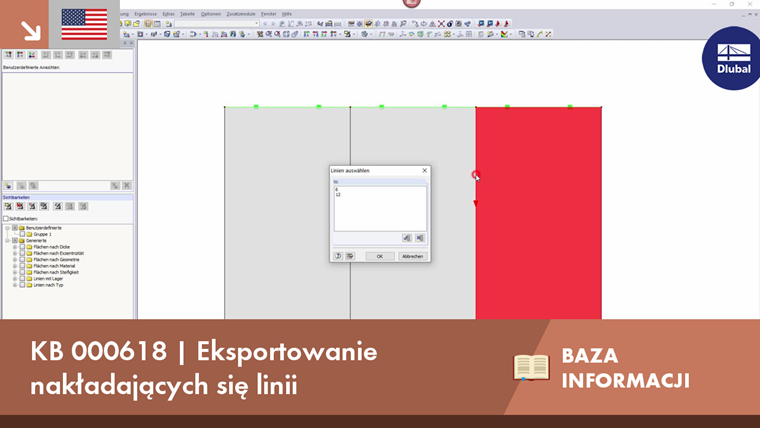

Eksportowanie nakładających się linii
Mitunter können bei der Modellierung in RFEM doppelte Linien entstehen. Damit diese schneller gefunden und gegebenenfalls gelöscht werden können, ist es in RFEM 5 möglich, überlappende Linien zu exportieren. Dies ist beispielsweise nach Excel oder in eine eigene Gruppe der Ausschnitte möglich.
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
