Export překrývajících se linií

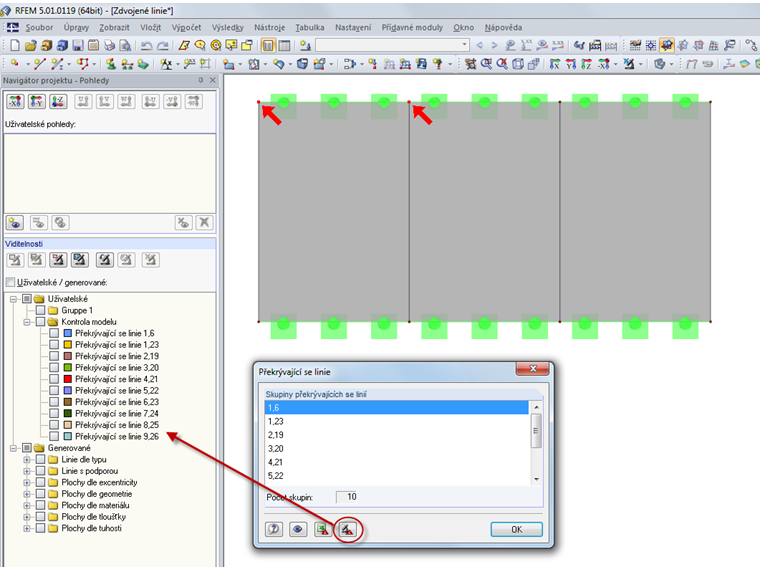

Při modelování v programu RFEM může dojít ke vzniku zdvojených linií. Aby bylo možné tyto linie rychle najít a případně vymazat, lze v programu RFEM 5 exportovat překrývající se linie. To je možné například do Excelu nebo do vlastní skupiny viditelností.
.png?mw=760&hash=3f2aed33e4b71973a83e6aec0c5193dd746ce989)
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
