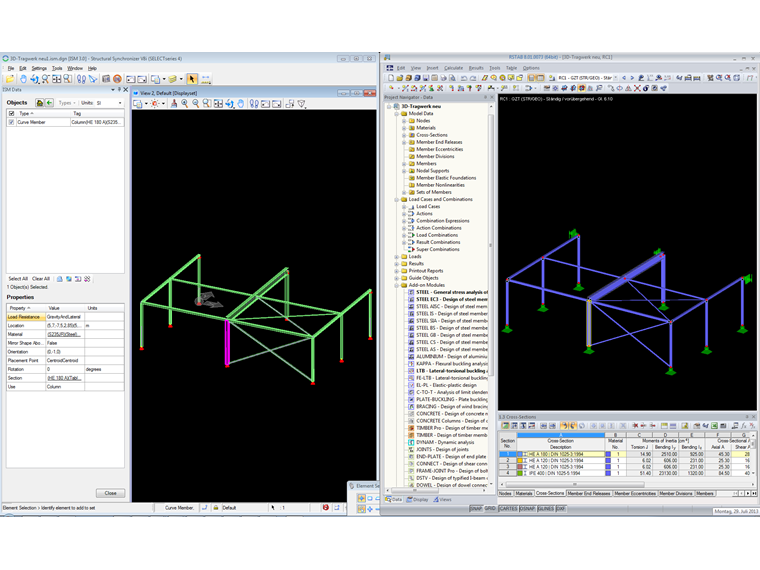

Podczas eksportu przenoszona jest dokładna geometria, informacje o przekroju, typie pręta oraz dane zwolnienia. W przeglądarce ISM można oglądać wyrenderowany model 3D. Ponadto można wywołać szczegółowe informacje o każdym elemencie.

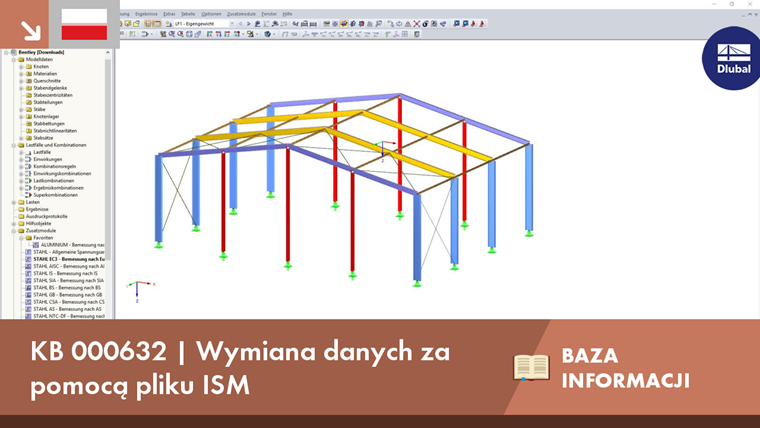

Wymiana danych poprzez plik ISM
RFEM und RSTAB bieten in den Import- und Export-Optionen mit der ISM-Datei eine interessante Möglichkeit zum Datenaustausch (ISM = Integrated Structural Modeling). Wird eine Struktur in dieses Datenformat exportiert, kann es mit dem kostenlosen ISM-Viewer der Firma Bentley betrachtet und analysiert werden.
