Ponadto ustawienia rozszerzone umożliwiają zastosowanie zagęszczenia siatki ES dla wygenerowanych powierzchni lub wygenerowanie dodatkowych powierzchni w pręcie. Dieser Automatismus ermöglicht eine schnelle Modellierung von Profilen als FEM-Modell.
Automatyczne generowanie powierzchni na podstawie prętów

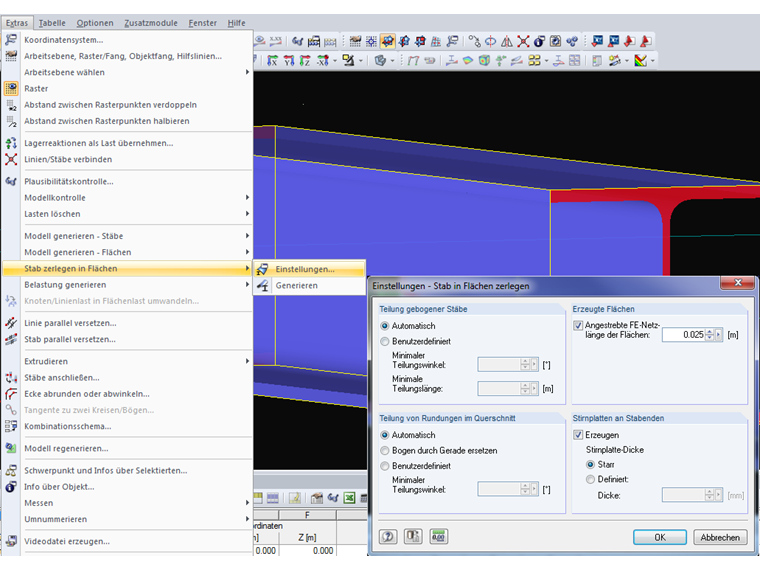

Program RFEM umożliwia automatyczne generowanie powierzchni z modelowanych prętów. Dies bietet den Vorteil, dass beispielsweise die Flächendicken eines Stahlprofils automatisch erzeugt werden.
