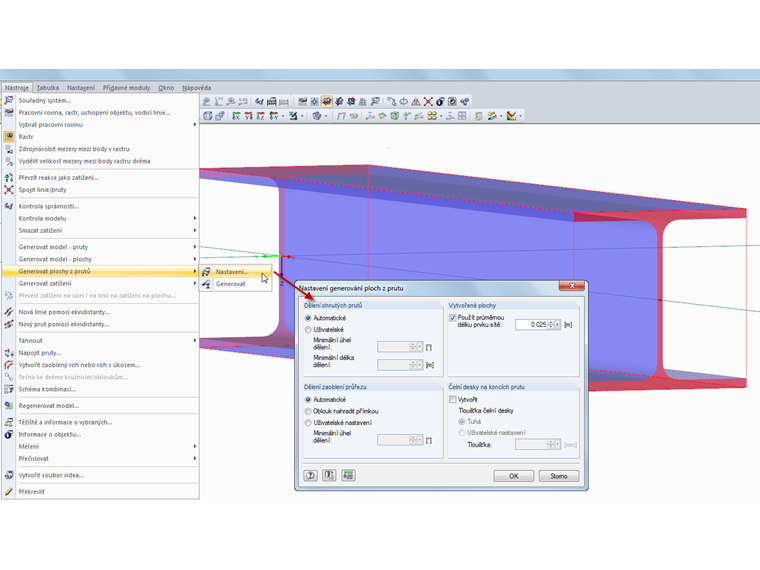

Přes rozšířené nastavení je navíc možné na vygenerované plochy automaticky spustit zahuštění sítě prvků nebo také na čelních plochách prutů dodatečně vytvořit plochy. Tato automatická možnost umožňuje rychlé modelování průřezů jako MKP modelů.

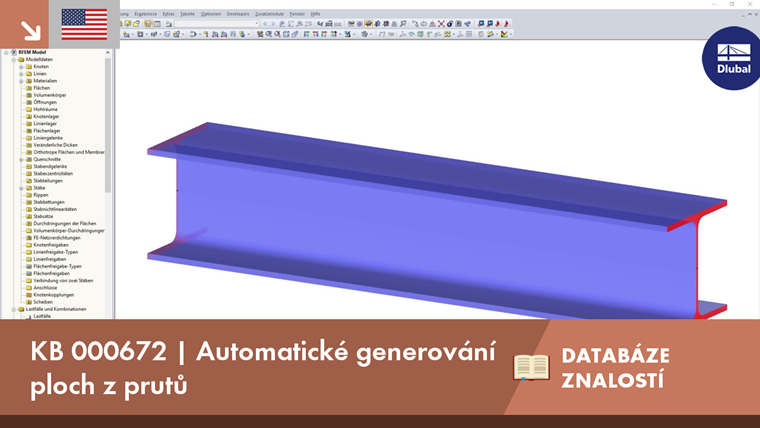

Automatické generování ploch z prutů

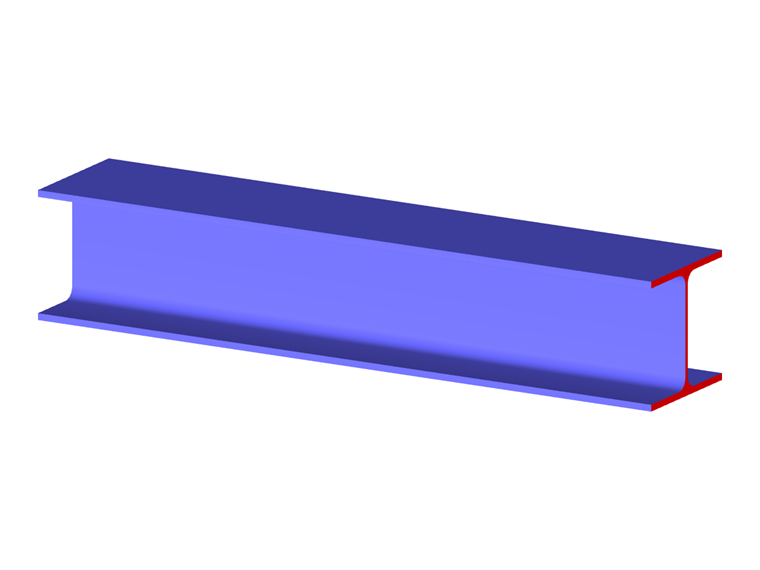

RFEM nabízí možnost automaticky generovat plochy z modelovaných prutů. To má tu výhodu, že se například automaticky generují tloušťky ploch ocelových průřezů.
Autor
Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
