Für eine übersichtliche Dokumentation kann zusätzlich eine Nummerierung der Querschnitte vorgenommen werden. Beim Grafikdruck wird dies ins Ausdruckprotokoll übernommen.

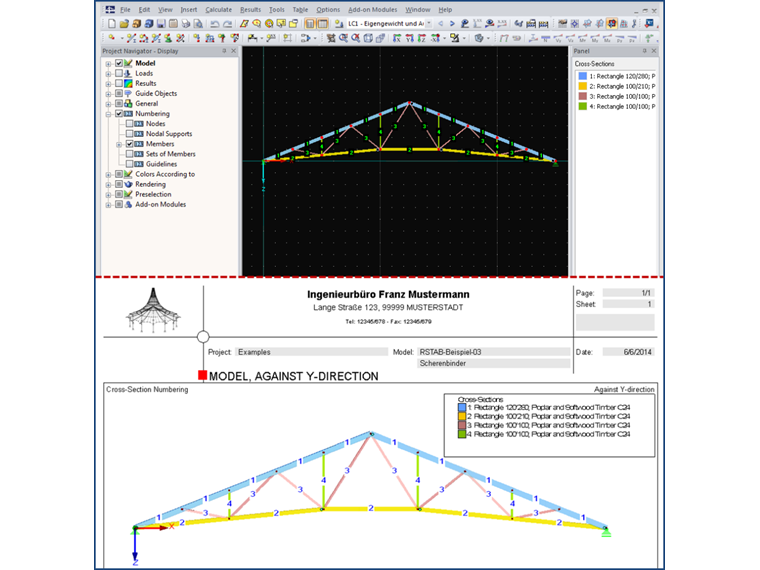

Kolorowy panel przekrojów
Für eine schnelle Übersicht der verwendeten Querschnitte können die Stäbe farblich je nach verwendetem Querschnitt darstellt werden. Mittels rechter Maustaste im Arbeitsfenster kann dazu aus dem Kontextmenü "Farben in Grafik nach" → "Querschnitte" gewählt werden. In den aktuellen Programmversionen wird dazu auch ein Panel mit einer editierbaren Farbskala ausgegeben.
