mgr inż. (FH) Alexander Meierhofer

2021-04-23

Ograniczona szerokość rozkładu zbrojenia rozciąganego w płycie pasa przekrojów belki T

Niemiecki załącznik do normy EN 1992-1-1, uzupełnienie krajowe NCI do art. 9.2.1.2 (2), zaleca, aby zbrojenie rozciągane w płycie pasa przekrojów teowych było rozmieszczone maksymalnie na jednej szerokości, odpowiadającej szerokości połowy obliczonej szerokości pasa współpracującego b_eff,i zgodnie z wyrażeniem (5,7a).

Podstawą tego zalecenia były badania Eibla i Kühna [1] , które wykazały, że większe wyeksponowanie zbrojenia ma niekorzystny wpływ na rozkład rys i równomierne obciążenie zbrojenia. Z tego powodu przepis ten został zawarty w normie DIN 1045:1975.

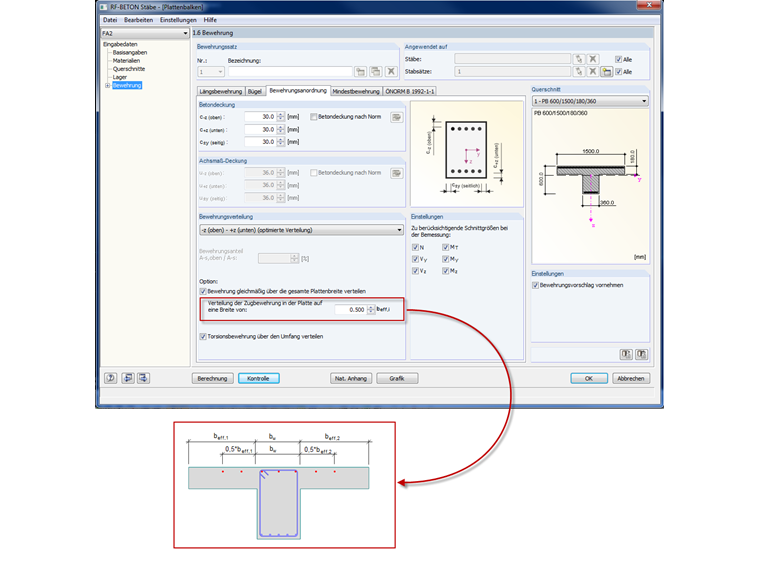

Begrenzte Verteilungsbreite der Zugbewehrung in der Gurtplatte von Plattenbalkenquerschnitten

W RF-CONCRETE Members kontrolka umożliwia zdefiniowanie szerokości rozkładu zbrojenia na rozciąganie w płycie pasa.

belka stropowa

Baza informacji

KB 000853 | Ograniczona szerokość rozkładu zbrojenia rozciąganego w płycie kołnierzowej ...

Autor

Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.

Odnośniki

Oprogramowanie do analizy i wymiarowania konstrukcji betonowych

Odniesienia

Eibl, J.; Kühn, H. E.: Versuche an Stahlbetonplattenbalken mit gezogener Platte, Beton- und Stahlbetonbau 74, Seiten 176 - 181, und Beton- und Stahlbetonbau 75, Seiten 204 - 209. Berlin: Ernst & Sohn, 1979

;
