W przypadku prętów informacje te obejmują typ pręta, materiał, przekrój, długość, obrót i masę. W przypadku powierzchni i brył funkcja wyświetla również przydatne informacje.
Informacje o obiekcie

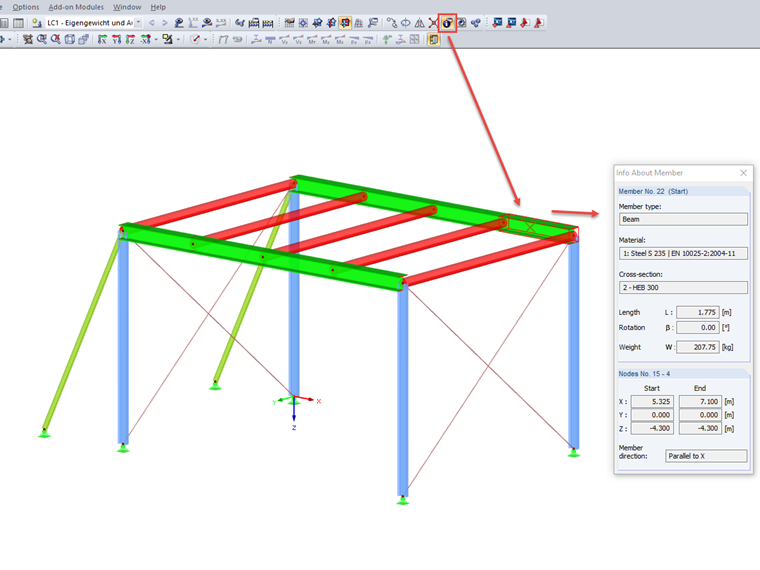

Mit der Funktion "Info über Objekt...", welche sich in der Menüleiste unter "Extras" befindet, lassen sich durch das Verweilen mit dem Mauszeiger über einem Objekt sämtliche Informationen dazu anzeigen.
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
