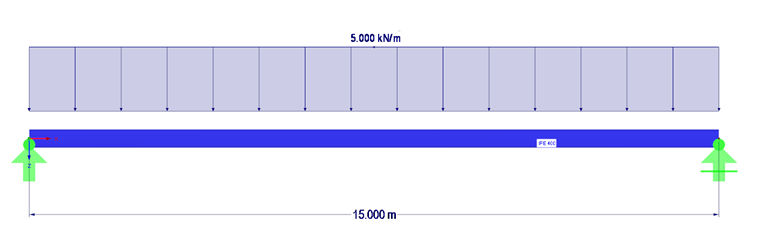

Układ konstrukcyjny i obciążenie
Podana jest belka jednoprzęsłowa o długości 15 m. Przekrój poprzeczny belki jednoprzęsłowej jest IPE 400 wykonany z S355. Obciążenie wynosi 5 kN / m. Ciężar własny jest pomijany.
Wymiarowanie bez stabilizacji
Weryfikacja może zostać przeprowadzona przy użyciu ustawień standardowych (belka jednoprzęsłowa z ograniczeniami bocznymi i skrętnymi) modułu dodatkowego RF- / STEEL EC3 zgodnie z niemieckim załącznikiem krajowym i nie jest ona speł niona.
Krytyczny moment wyboczeniowy wynosi tutaj tylko 72,61 kNm, a wartość ta jest potwierdzana przez popularne wzory z literatury technicznej.
Wymiarowanie przy użyciu funkcji Stabilizacja na akordie górnym
Za pomocą wirtualnego pręta poprzecznego łączącego środek pręta górnego przemieszczenie pręta górnego jest stałe.

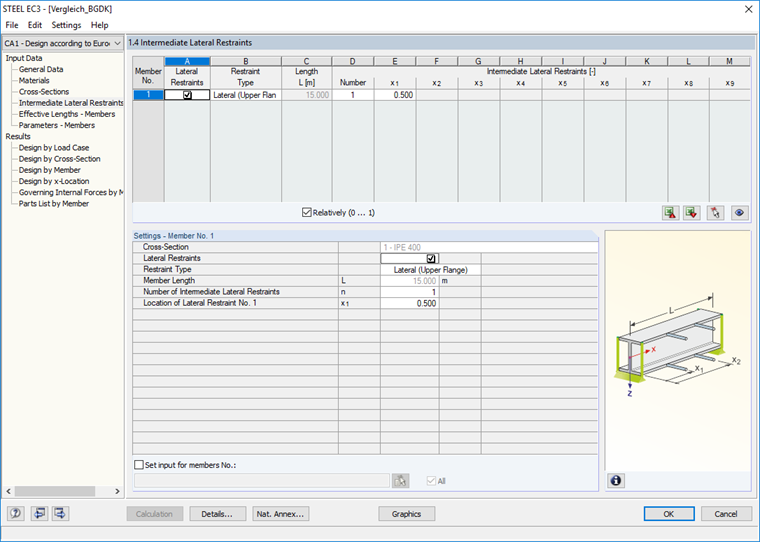

Tę stabilizację można przeprowadzić w RF- / STEEL EC3 za pomocą bocznego utwierdzenia, bez konieczności dzielenia pręta w tym celu.

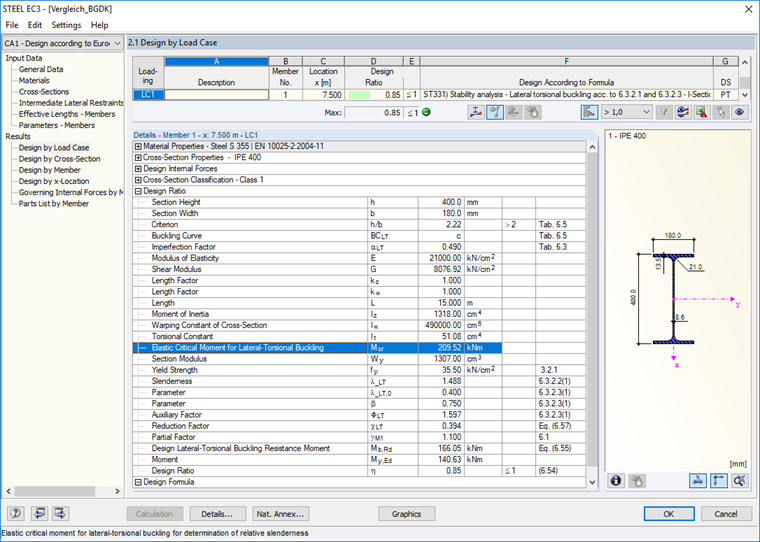

Kolejne obliczenia zgodnie z rozdziałem 6.3.2.3 EN 1993-1-1 [1] prowadzą do pomyślnej weryfikacji i krytycznego momentu wyboczenia wynoszącego 209,52 kNm.
W porównaniu z metodą ogólną jako obliczaniem zbiorów prętów
W następnym kroku weryfikacja zostanie przeprowadzona zgodnie z metodą ogólną jako obliczenia zbiorów prętów. W tym celu pręt może zostać skopiowany w kierunku Y, w tym podpory i obciążenie, podzielony na środku i może zostać utworzony zbiór prętów.

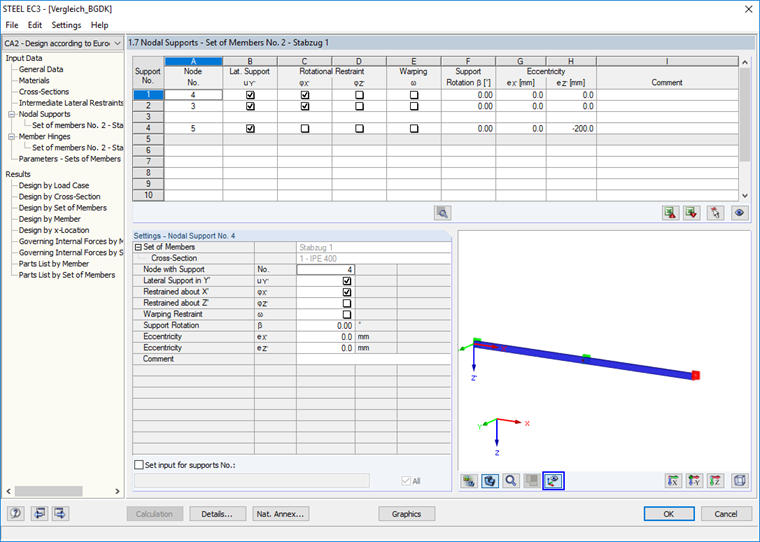

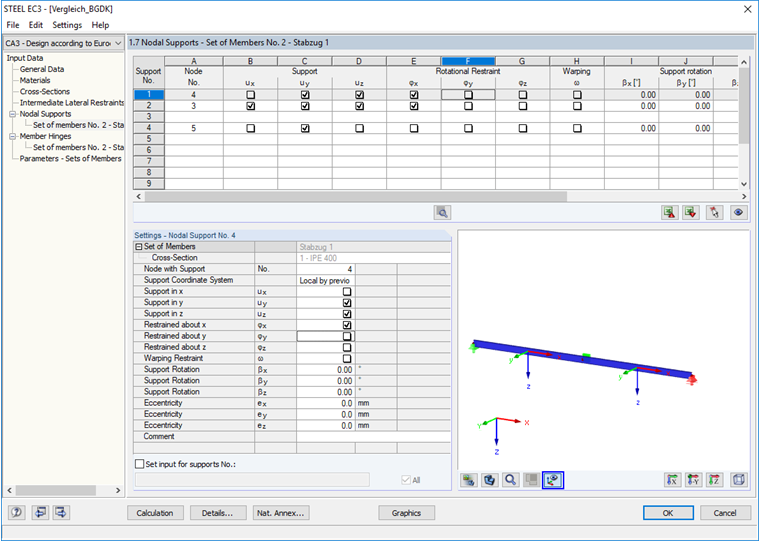

W nowym przypadku obliczeniowym w RF- / STEEL EC3 do obliczeń został wybrany zbiór prętów. Zamiast okna "1.5 Długości efektywne - Pręty" pojawia się okno "1.7 Podpora węzłowa". Domyślnie na początku i na końcu zestawu nawiasów konstrukcyjnych zdefiniowano dwie podpory z podporami φx ' i u y'.
Aby ją ustabilizować w środku, należy utworzyć inną podpórkę o mimośrodu wynoszącym -200 mm w lokalnym kierunku Z.
Podpory można łatwo wyświetlić za pomocą przycisku w oknie widoku częściowego.

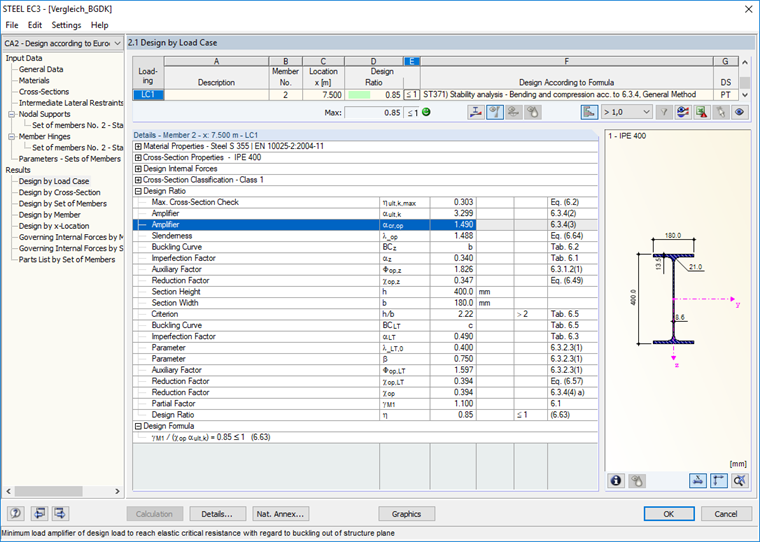

Weryfikacja zakończyła się pomyślnie, a obliczana jest wartość rozgałęzienia 1,49.

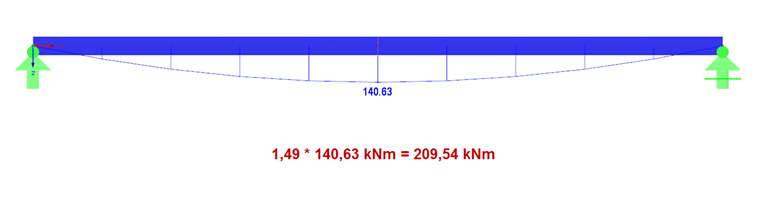

Wykorzystując moment maksymalny, można wyznaczyć moment krytyczny wyboczenia 209,54 kNm, który odpowiada ostatniemu obliczeniu.
Stosunek smukłości belki jest podany jako 1.488 i jest wymagany do zastosowania imperfekcji w następnym podrozdziale.
W porównaniu z analizą skosów
W następnym kroku wartość rozgałęzienia zostanie porównana z analizą odkształcenia, co oznacza, że zamiast czterech stopni swobody stosowane jest siedem stopni swobody.

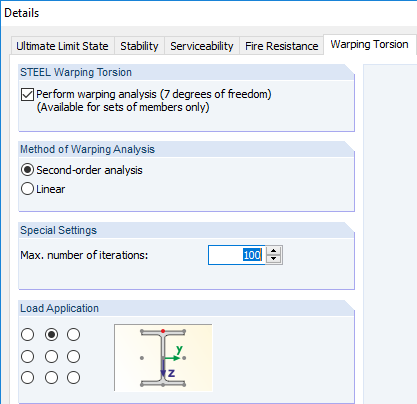

W oknie dialogowym "Szczegóły" w zakładce "Korekcja skrętu" należy zaznaczyć opcję "Przeprowadź analizę odkształceń".
Podobnie jak w przypadku metody 6.3.4 EN 1993-1-1 należy sprawdzić podpory węzłowe oraz, w razie potrzeby, dostosować je.
W oknie 1.13 podawana jest wartość imperfekcji L / 400.

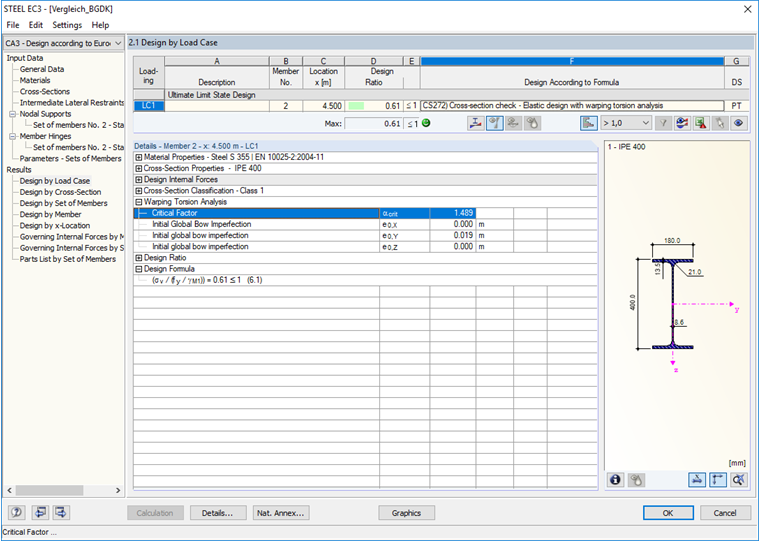

Kolejne obliczenia są bardziej korzystne i prowadzą do wartości rozgałęzienia 1,489, co bardzo dobrze koresponduje z poprzednimi projektami.
W porównaniu z modułem dodatkowym RF- / FE-LTB
W ostatnim kroku belka jednoprzęsłowa (zbiór prętów) zostanie zaprojektowana z dodatkowym modułem RF- / FE-LTB, a wartość rozgałęzienia zostanie tutaj ponownie porównana.

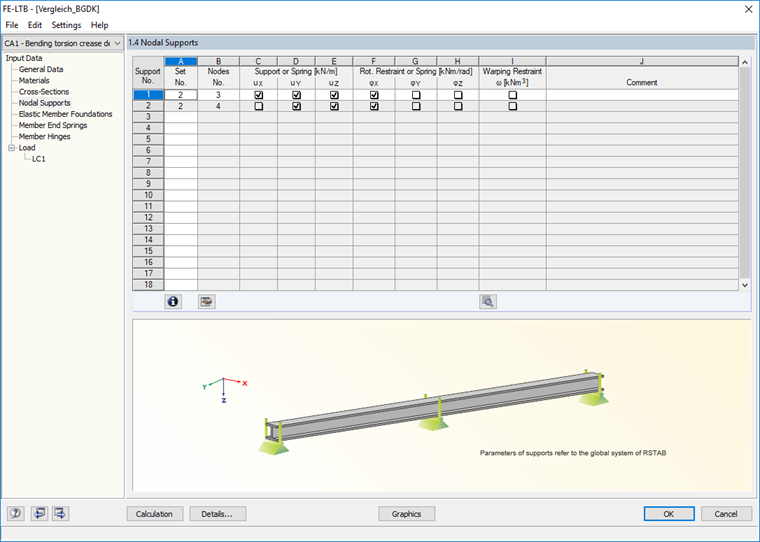

W RF / FE-LTB węzły węzłowe zdefiniowane w zbiorze prętów są importowane bezpośrednio.
Mimośrodu nie można jednak zdefiniować, dlatego też utwierdzenie pośrednie nie jest zdefiniowane jako podpora węzłowa, ale jako sprężyna końcowa pręta w oknie 1.6.

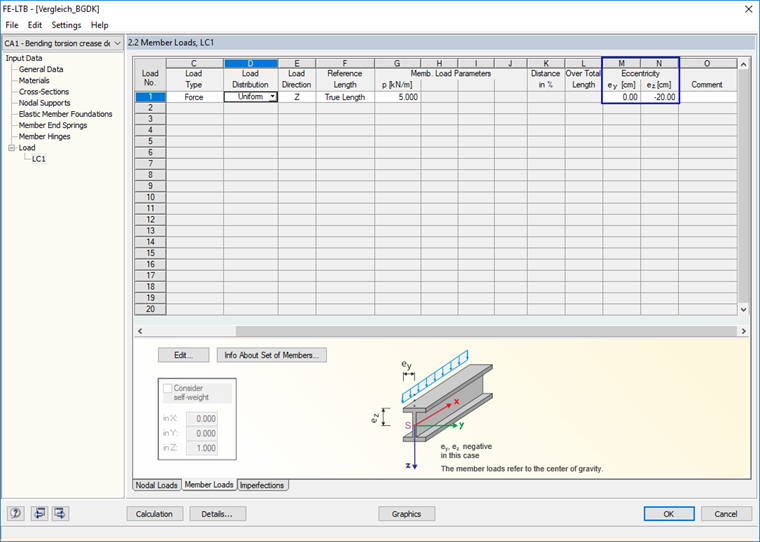

Przy wprowadzaniu obciążenia należy zwrócić uwagę na zastosowanie mimośrodu, ponieważ w przeciwnym razie przeprowadzane jest zbyt korzystne obliczenie.

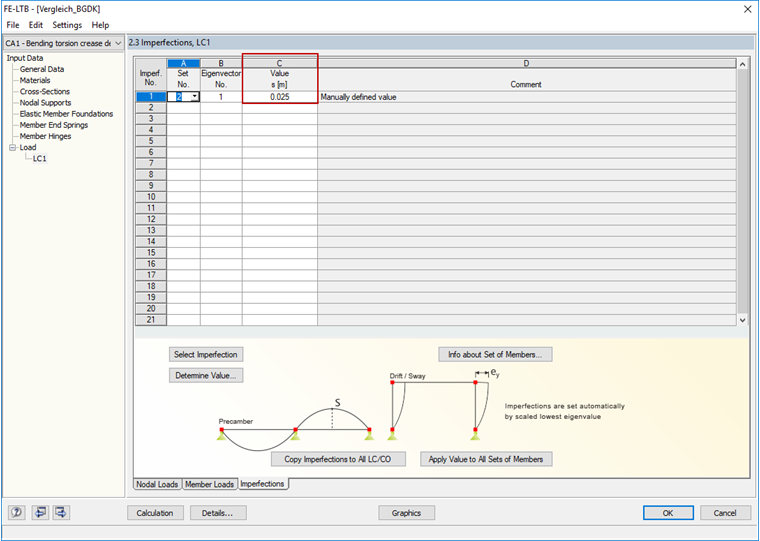

Imperfekcja jest stosowana ręcznie do 1,875 cm dla pierwszego trybu własnego.

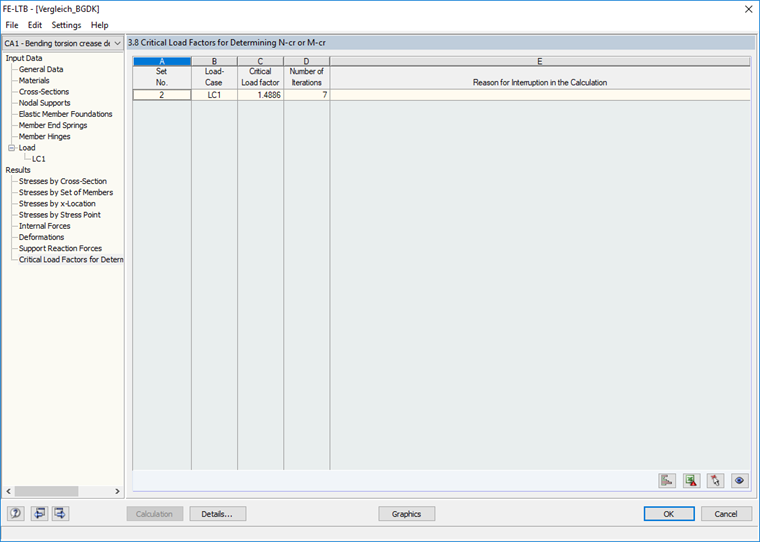

Obliczenia końcowe dają w wyniku wartość rozgałęzienia 1.489 i są one zgodne ze wszystkimi wcześniejszymi obliczeniami.
