Praca z Menadżerem projektów

Artykuł o tematyce technicznej

Menadżer projektów jest instalowany domyślnie podczas instalacji programów RFEM oraz RSTAB i ułatwia zarządzanie wszystkimi projektami oraz plikami obliczeniowymi. W Menadżerze projektów można połączyć kilka różnych projektów, dzięki czemu użytkownik ma wygodny i przejrzysty podgląd plików programu.

Menadżera projektów można używać do programów RFEM, RSTAB, SHAPE-THIN oraz RX-TIMBER.

Możliwości łączenia danych

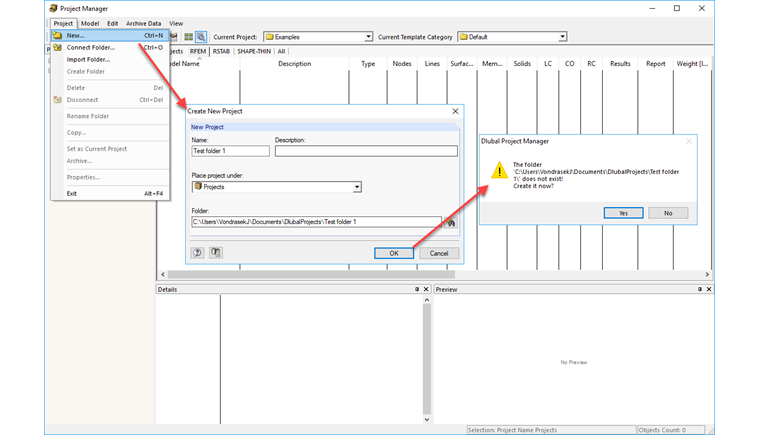

Klikając przycisk "Nowy", użytkownik może utworzyć nowy folder w “drzewie” Nawigatora. Taki nowy folder, w którym mają być w przyszłości przechowywane pliki Dlubal, musi mieć przyporządkowaną ścieżkę. Użytkownik ma również możliwość utworzenia takiego folderu w schowku, gdzie będzie także widoczny w przeglądarce Explorer. Jeżeli folder jeszcze nie istnieje, użytkownik otrzymuje odpowiednie zapytanie.

Rysunek 01 - Nowy folder

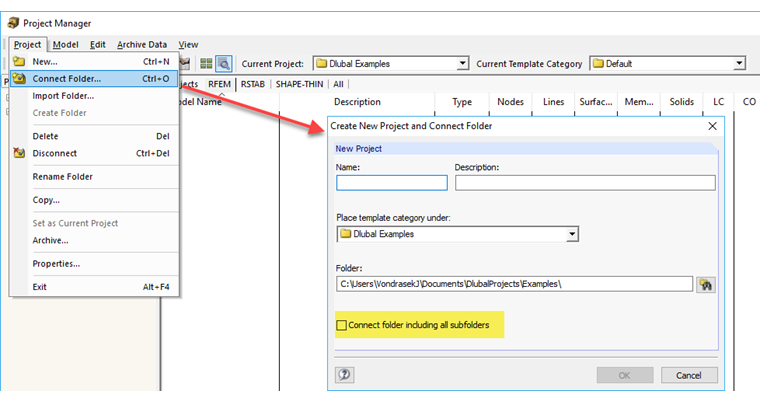

Aby połączyć już istniejący folder lub istniejącą strukturę folderów ze wszystkimi podfolderami w Menadżerze projektu, należy skorzystać z klawisza “Połączyć folder”. Wystarczy tylko wybrać żądaną ścieżkę folderu i wprowadzić konkretną nazwę. Użytkownik może zdecydować, czy podfoldery mają być automatycznie połączone. Polecenie "Importować folder" jest podobne do poprzedniego polecenia. Jedyna różnica polega na tym, że istniejące foldery są połączone bezpośrednio, a w strukturze folderów nie zostaje utworzony folder nadrzędny.

Rysunek 03 - Ustawić jako bieżący projekt

Specjalne możliwości Menadżera projektów

Polecenia "Usunąć" oraz "Rozłączyć projekt" to dodatkowe opcje w menu głównym. Usunięcie pliku lub folderu nadrzędnego usuwa wszystkie wybrane dane wraz z podfolderami, z miejsca gdzie są zapisane. Proszę zauważyć, że pozostałe pliki zawarte w tym folderze również zostaną usunięte.

Jednakże, rozłączenie powoduje, że pliki pozostają w miejscu, w którym są przechowywane, a usunięte zostaje tylko połączenie z Menadżerem projektów. Przed usunięciem zawartości, pojawia się pytanie o to, czy czynność ma być kontynuowana.

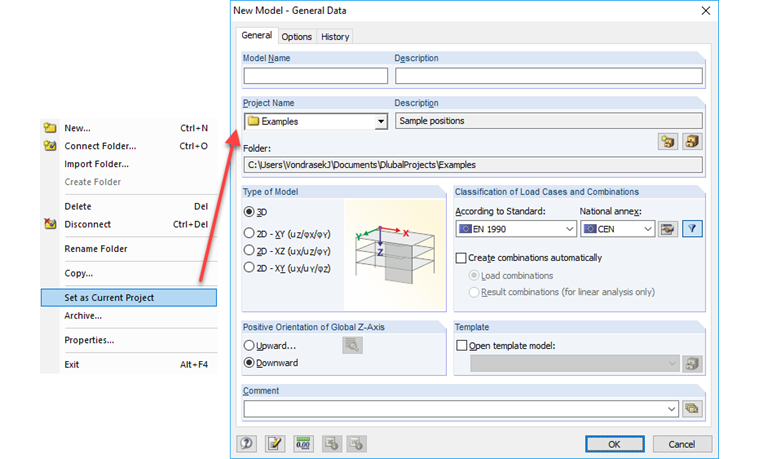

Za pomocą kolejnego polecenia, użytkownik może zdefiniować projekt jako projekt bieżący w Menadżerze projektów. Opis w “drzewku” folderów będzie wówczas wyróżniony pogrubioną czcionką. Oznacza to, że projekt ten jest automatycznie ustawiony podczas tworzenia nowego pliku RFEM i że plik zostaje zapisany pod wybraną ścieżką.

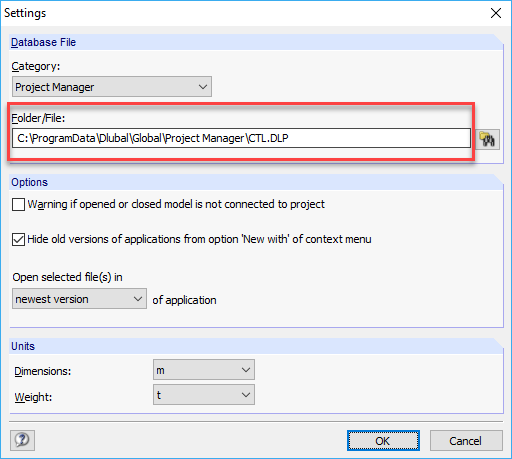

W opcjach programu można dokonać różnych ustawień, zdefiniowanych przez użytkownika. Na przykład, można zdefiniować ścieżkę, gdzie zapisana zostaje definicja połączenia. Dla pewności, plik Pro. DLPA można zapisać na dysku zewnętrznym, tak aby można było importować wygenerowany schemat lub przenieść go na inne komputery. Warunkiem jest to, aby na obu komputerach dostępne były te same foldery lub aby były one umieszczone na serwerze.

Rysunek 04 - Opcje programu

Okno robocze

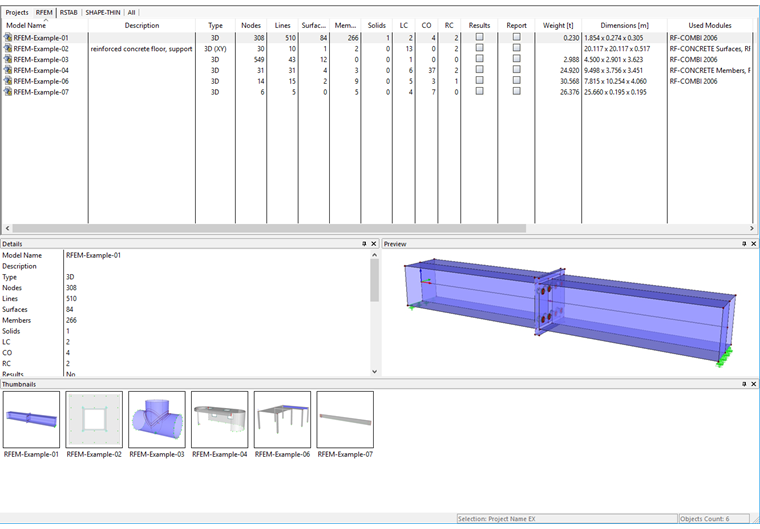

W podglądzie projektu, wszystkie pliki Dlubal są posortowane według programów, zawartych w połączonym folderze. Wyświetlane są różne szczegóły modelu i one również mogą zostać dostosowane przez użytkownika. Można łatwo sprawdzić, czy wyniki są dostępne w zapisanym pliku lub czy został utworzony protokół wydruku. Równie łatwo jest usunąć je poprzez kliknięcie w prawy klawisz myszy. Po zakończeniu edytowania projektu, użytkownik może skorzystać z tej funkcji, aby zmniejszyć przestrzeń przeznaczoną na przechowywanie plików. Ponadto: szczegóły, podgląd oraz miniatury wszystkich modeli w folderze są wyświetlane w oknie roboczym. To zapewnia przejrzysty wgląd i umożliwia szybkie prześledzenie modeli.

Rysunek 04 - Opcje programu

Podsumowanie

Niniejszy artykuł nie opisuje wszystkich funkcji Menadżera projektów, ale jedynie najważniejsze możliwości. Powinno to pomóc w pierwszym kontakcie z programami, a następnie skorzystać w pełni ze wszystkich ich funkcji.
