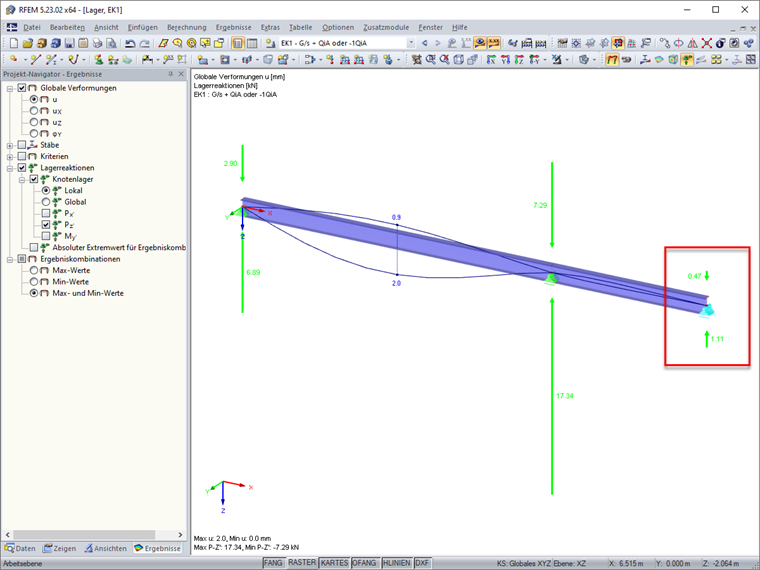

W przypadku podpory, która może przenosić tylko siły ściskające, wyświetlane są również siły rozciągające. Jak to możliwe?

Odpowiedź

W kombinacji wyników modelu przypadki obciążeń działające naprzemiennie („lub”) są połączone w taki sposób, że kiedyś wywoływały one efekt dodatni i ujemny. Czynniki ujemne w KW mogą być problematyczne, jeżeli obliczenia są nieliniowe: Uszkodzenie sprężyn, prętów rozciąganych itp. Działa w „złym” kierunku i daje odpowiednie wyniki.

Wyniki KW są łączone z wynikami istniejącymi: jeżeli w podporze występują siły ściskające w przypadku obciążenia, wartość jest przeliczana za pomocą znaku minus w kryterium kombinacji i stosowana jako siła rozciągająca.

Pomoc: Jako nowe przypadki obciążeń ujemnych należy zdefiniować przypadki obciążeń, które powinny działać ujemnie w kryterium kombinacji.

Słowa kluczowe

Wsparcie techniczne Siła ściskająca Siła rozciągająca Kombinacja Obciążenie ujemne Nieliniowy Nieefektywny
