FAQ 001188 DE

1. Dezember 2017

Robert Vogl Berechnung RFEM RSTAB

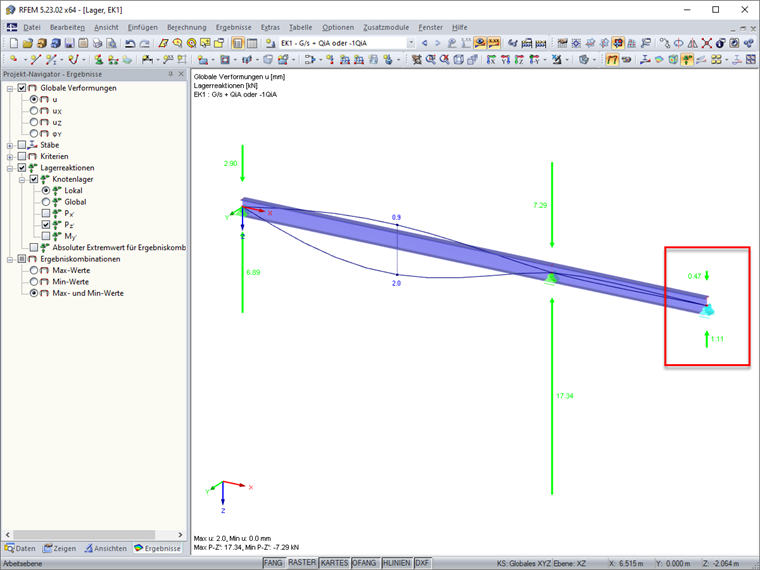

Bei einem Lager, das nur Druckkräfte übertragen kann, werden auch Zugkräfte angezeigt. Wie ist das möglich?

Antwort

In einer Ergebniskombination Ihres Modells sind Lastfälle alternativ wirkend ("oder") so verknüpft, dass sie einmal positiv und einmal negativ wirken. Negative Faktoren in einer EK können gefährlich sein, wenn nichtlinear gerechnet wird. Der Ausfall von Federn, Zugstäben etc. kann in die falsche Richtung wirken und folglich entsprechende Ergebnisse liefern.

Die EK-Ergebnisse werden aus den vorhandenen Ergebnissen kombiniert: Hat ein Lager in einem Lastfall Druckkräfte, so wird durch das Minuszeichen im Kombinationskriterium die Größe gewandelt und als Zugkraft angesetzt.

Abhilfe: Definieren Sie die Lastfälle, die negativ im Kombinationskriterium wirken sollen, als neue Lastfälle mit negativer Belastung.

Schlüsselwörter

Lager Druckkraft Zugkraft Kombination negative Belastung
