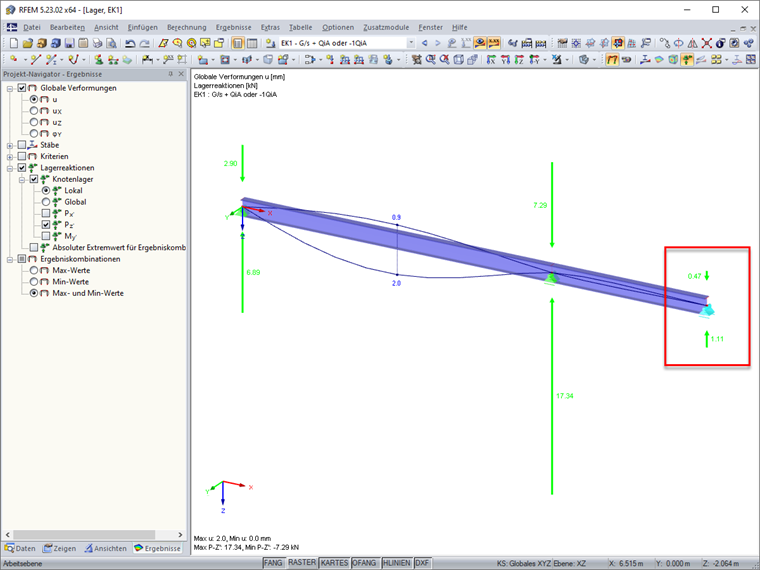

U podpory, která může přenášet pouze tlakové síly, se zobrazí také tahové síly. Jak je to možné?

Odpověď

V kombinaci výsledků vašeho modelu se zatěžovací stavy, které působí střídavě ("nebo"), spojí tak, že jednou působí kladně a záporně. Negativní faktory v KV mohou být problematické, pokud je výpočet nelineární: Porušení pružin, tahových prutů atd. Působí ve „špatném“ směru a poskytuje příslušné výsledky.

Výsledky KV jsou kombinovány z existujících výsledků: pokud má podpora v zatěžovacím stavu tlakové síly, přepočítá se hodnota znaménkem mínus v kombinačním kritériu a použije se jako tahová síla.

Náprava: Jako nové zatěžovací stavy se záporným zatížením definujte zatěžovací stavy, které mají v kombinačním kritériu působit záporně.

Klíčová slova

Podpora tlaková síla tahová síla Kombinace Záporné zatížení Nelineární Neúčinnost
