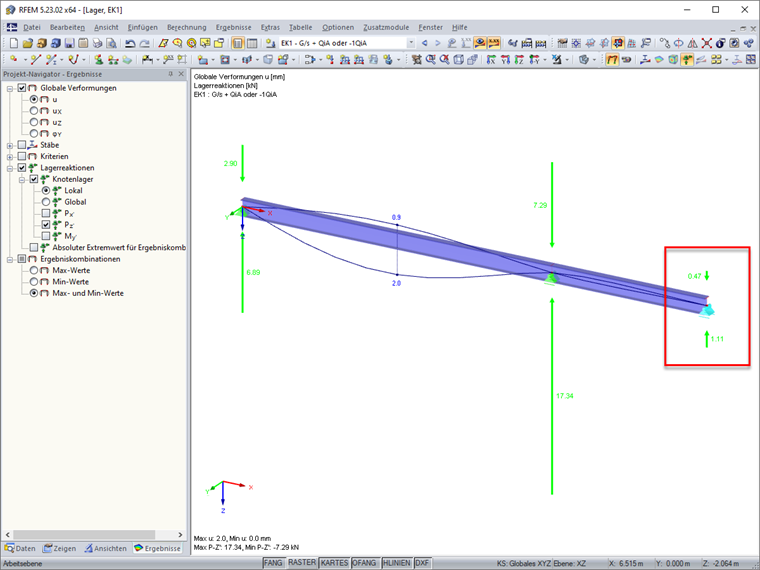

Pour un appui qui ne peut transférer que les efforts de compression, les efforts de traction sont également affichés. Comment cela est-il possible?

Réponse

Dans une combinaison de résultats de votre modèle, les cas de charge agissant alternativement («ou») sont connectés de manière à avoir un effet positif et un effet négatif. Les facteurs négatifs dans une CR peuvent poser problème si le calcul est non linéaire: La rupture des ressorts, des barres de traction, etc. agit dans la «mauvaise» direction et fournit les résultats correspondants.

Les résultats CR sont combinés à partir des résultats existants: si un appui a des forces de compression dans un cas de charge, la valeur est convertie par le signe moins dans le critère de combinaison et appliquée comme une force de traction.

Remède: Définissez les cas de charge qui doivent agir négativement dans le critère de combinaison comme nouveaux cas de charge avec une charge négative.
