Odpowiedź:

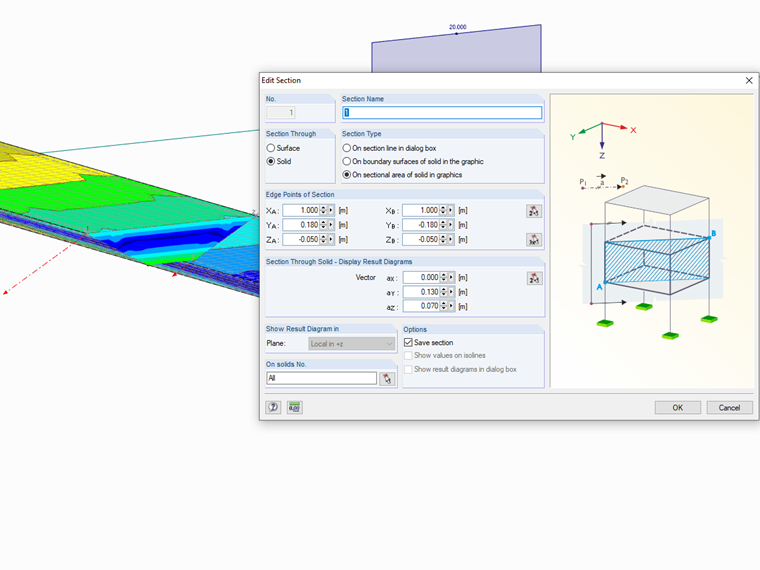

Możliwe jest zdefiniowanie przekroju przez bryłę. W ten sposób można wyświetlić wykresy odkształceń i naprężeń w obszarze przekroju.
Alternatywnie można użyć funkcji „Płaszczyzna tnąca”, aby wyświetlić pole przekroju przez bryłę.
Pytanie
Jak wyświetlić wykres wyników w postaci bryły?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
