Odpověď:

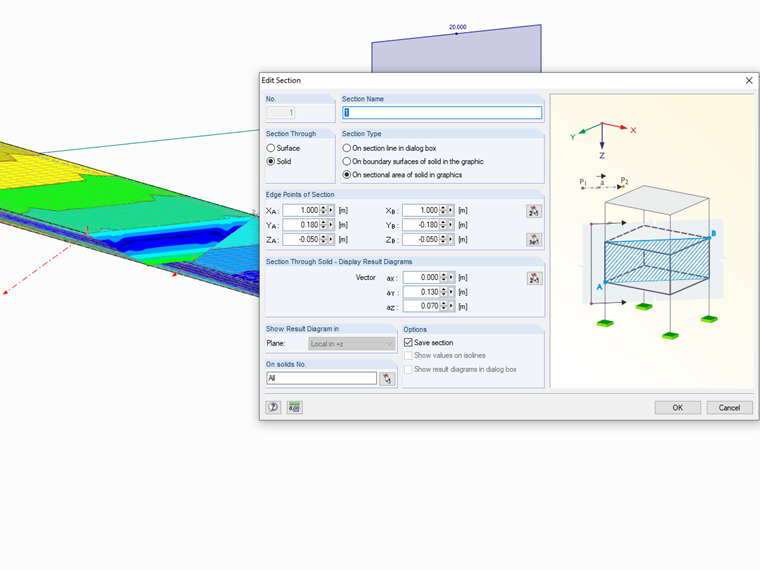

K dispozici je možnost vytvořit řez tělesem. Tímto způsobem je možné zobrazit průběhy deformací a napětí v ploše řezu.
Alternativně je možné pro zobrazení plochy řezu tělesem použít funkci "Ořezávací rovina".
Dotaz
Jak si mohu v tělese zobrazit průběh výsledků?
