Odpowiedź:

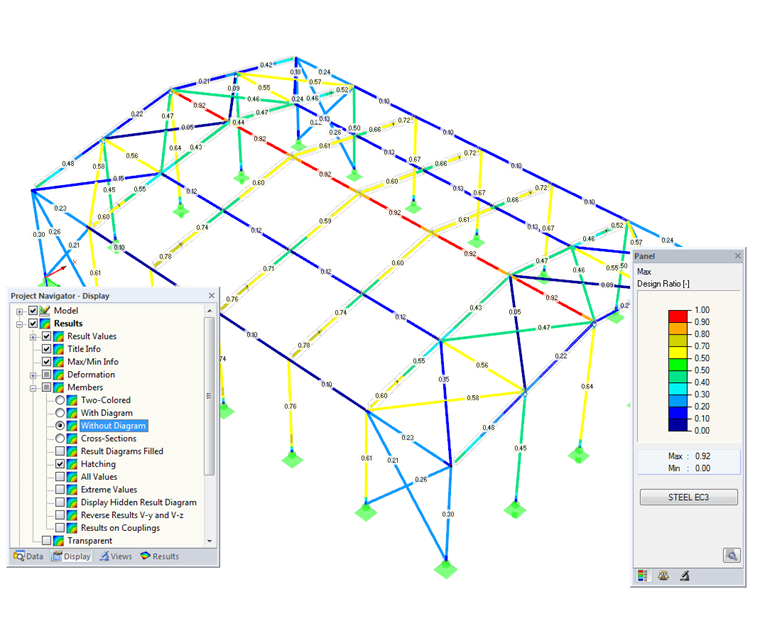

W nawigatorze Wyświetlić można określić, czy stopnie skali ma być przedstawione w dwóch kolorach, w kolorze z gradientem lub bez, czy też na przekrojach (patrz rysunek).
