Odpowiedź:
Nie, szerokość całkowania odpowiada szerokości przyłożenia obciążenia. W razie potrzeby szerokość efektywną można dostosować w module obliczeniowym. W przypadku, gdy składowa płytkowa znajduje się w obszarze ściskania, szerokość efektywna jest domyślnie równa szerokości całkowania.
Pytanie

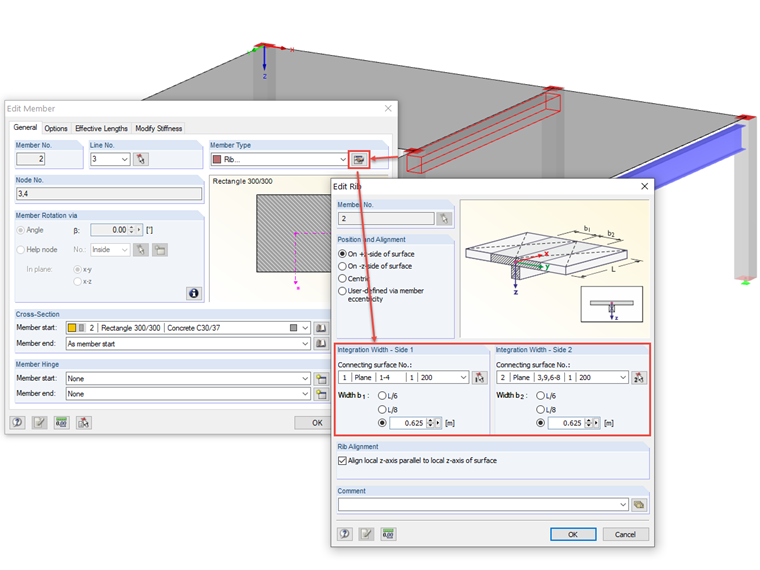

Czy szerokość integracyjna żeber jest taka sama jak szerokość efektywna?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
