Antwort:

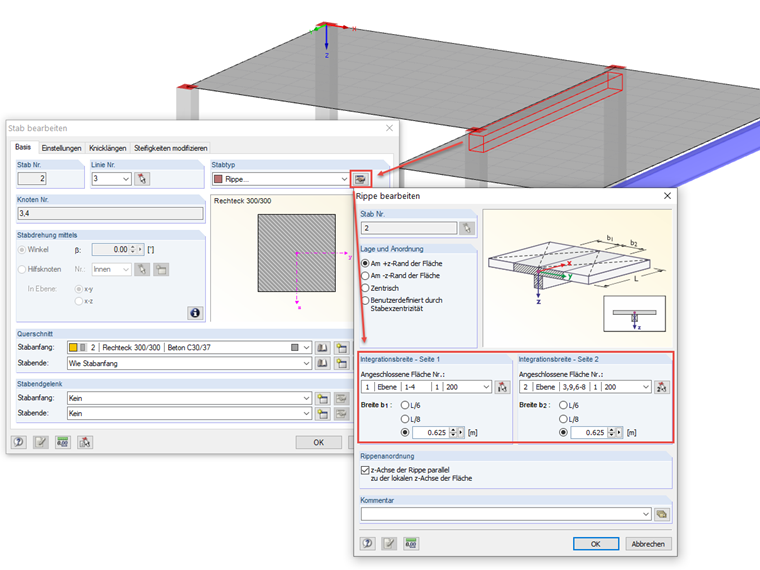

Nein, die Integrationsbreite entspricht der Lasteinzugsbreite. Die mitwirkende Breite kann bei Bedarf im Bemessungsmodul angepasst werden. Liegt der Plattenanteil im Druckbereich, ist aus der Voreinstellung heraus die mitwirkende Breite gleich der Integrationsbreite.
Frage
Ist die Integrationsbreite bei Rippen gleichbedeutend mit der mitwirkenden Breite?
