FAQ 002031 PL

1. grudnia 2017

Modelowanie | Obciążenie RFEM RSTAB 5.xx 8.xx

Wygenerowałem trapezowe obciążenie powierzchniowe. Podczas wyświetlania obciążenia osobno obciążenia prętów widoczne są tylko na prętach. Jak mogę to zmienić?

Odpowiedź

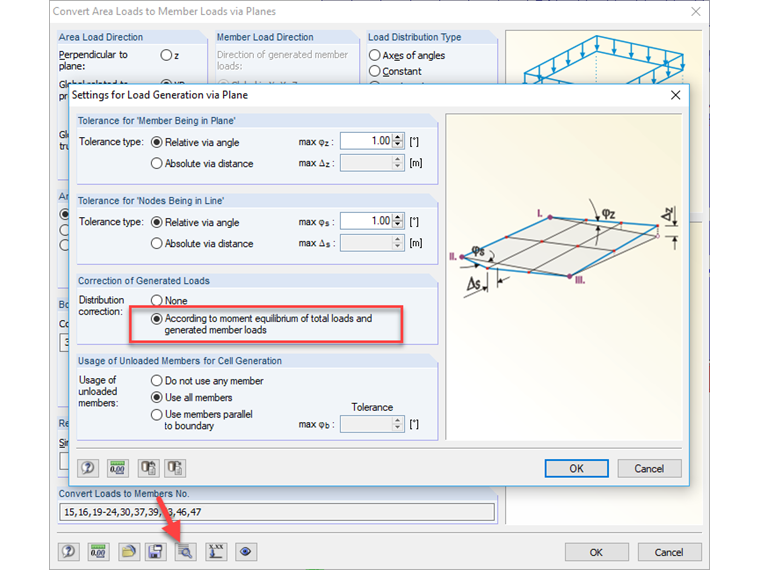

Powoduje to, że "Korekta wygenerowanych obciążeń" jest nieaktywna, a zatem określane są tylko wartości pośrednie. W tym celu należy wybrać opcję "Uwzględnić równowagę momentu dla obciążeń całkowitych i wygenerowanych obciążeń prętowych" w szczegółowych ustawieniach generatora obciążeń (patrz rysunek).

Więcej informacji na temat korekcji obciążenia można znaleźć w rozdziale 11.8.1 instrukcji obsługi RFEM lub RSTAB.

Słowa kluczowe

Obciążenie powierzchniowe obciążenie trapezowe generator obciążenia
