FAQ 002031 DE

1. Dezember 2017

Modellierung | Belastung RFEM RSTAB 5.xx 8.xx

Ich habe eine trapezförmige Flächenlast erzeugt. Wenn ich die Last getrennt anzeigen lasse, sind auf den Stäben aber konstante Lasten zu sehen. Wie kann ich das ändern?

Antwort

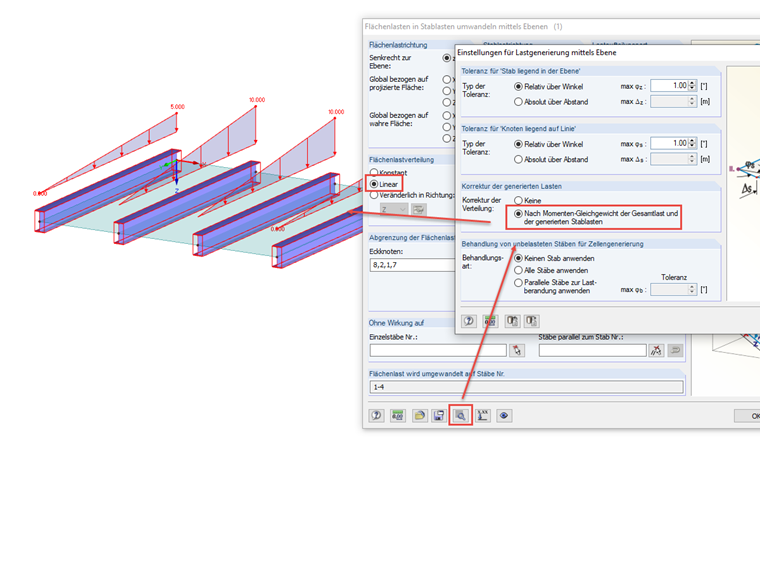

Dieser Effekts liegt daran, dass die "Korrektur der generierten Lasten" nicht aktiv ist und somit lediglich Mittelwerte bestimmt werden. Sie können das ändern, indem Sie in den Detaileinstellungen des Lastgenerierers die Korrektur-Option "Nach Momenten-Gleichgewicht der Gesamtlast und der generierten Stablasten" auswählen (siehe Bild).

Nähere Informationen zur Lastkorrektur finden Sie im Kapitel 11.8.1 des RFEM- bzw. RSTAB-Handbuchs.

Schlüsselwörter

Flächenlast Trapezlast Belastungsgenerierer trapezförmige Flächenlast
