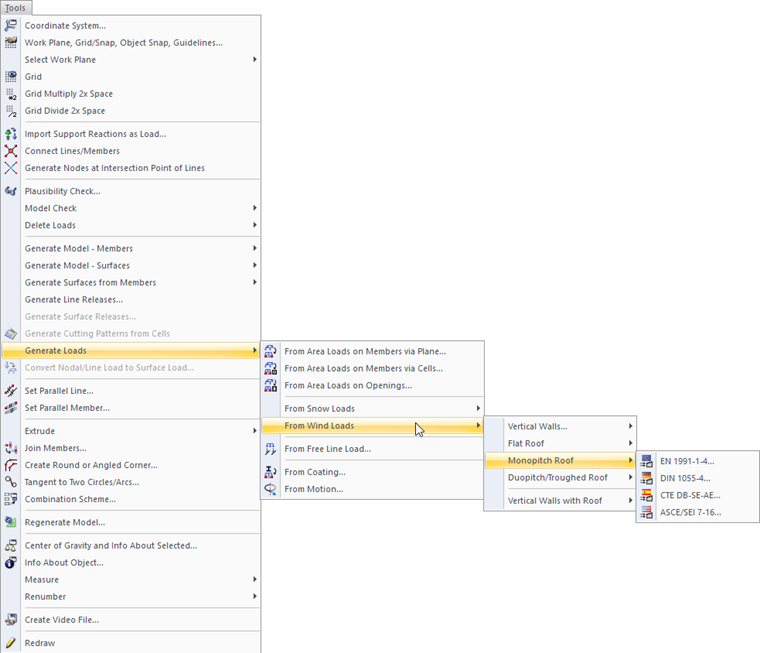

W programie RFEM/RSTAB w sekcji "Narzędzia → Generuj obciążenia" dostępne są różne generatory obciążeń, których można użyć do wygenerowania obciążeń śniegiem i wiatrem zgodnie z ASCE, EN, DIN i WRC (patrz rysunek).
W przypadku modeli, które nie są zgodne z założoną koncepcją standardową, można utworzyć specyfikację obciążenia za pomocą obciążeń regularnych (na przykład obciążenia prętowe z obciążeń powierzchniowych).
