Odpowiedź:

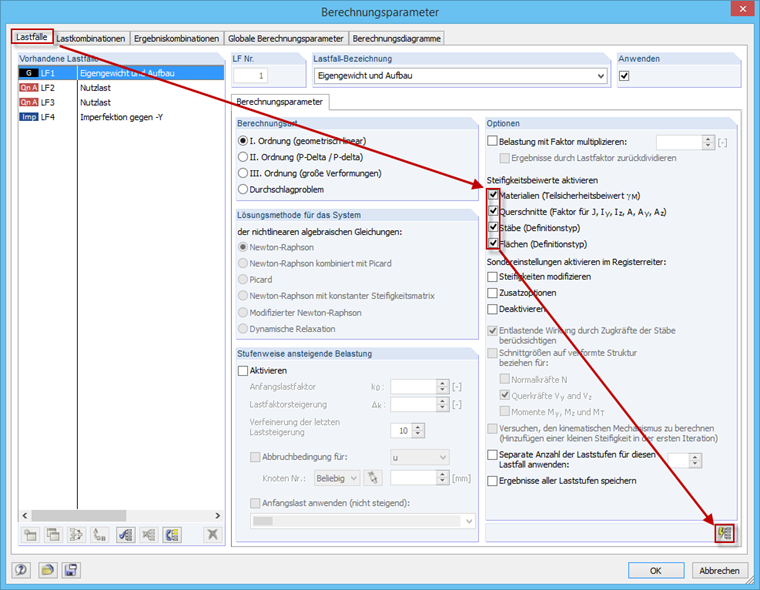

W przypadku modeli utworzonych przed wersją X.06 współczynniki sztywności są stosowane domyślnie tylko dla kombinacji obciążeń, a nie dla przypadków obciążeń. W sekcji „Parametry obliczeń” należy użyć odpowiedniej opcji w sekcji „Aktywować współczynniki sztywności”, aby upewnić się, że zmiana sztywności zostanie zastosowana również w przypadkach obciążeń. Zmiana sztywności jest automatycznie aktywna w nowych modelach od wersji X.06.
Pytanie
Sztywność została zmodyfikowana dla powierzchni, prętów lub przekrojów, ale nie jest to uwzględniane w obliczeniach. Jak aktywować modyfikację do obliczeń?
