Jak zmienić układ osi linii lub pręta?

Odpowiedź

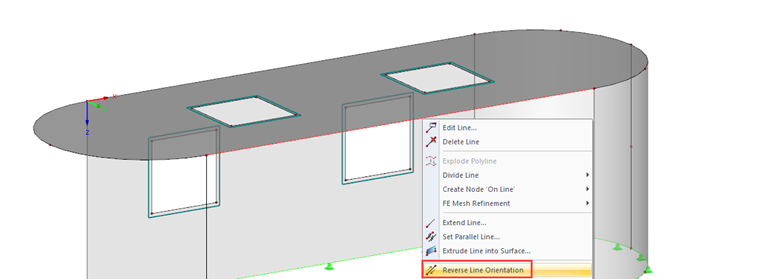

Kliknij linię lub pręta prawym przyciskiem myszy. W menu kontekstowym należy użyć funkcji "Odwrócić orientację linii" lub "Odwrócić orientację pręta" (patrz Rysunek 01).

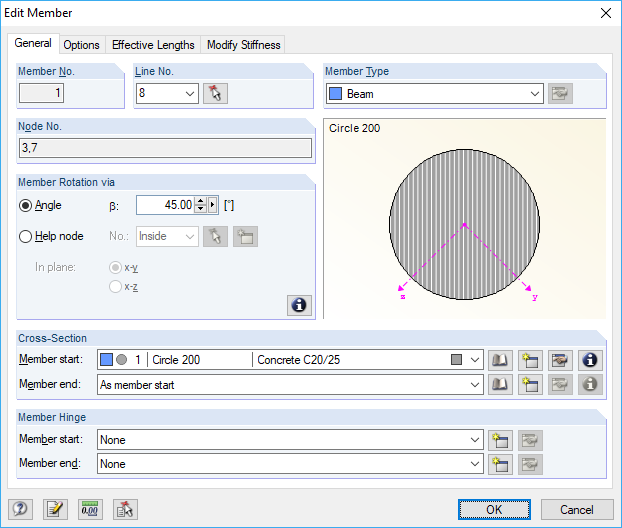

Obrót układu linii lub pręta jest możliwy poprzez zastosowanie kąta obrotu, który można zdefiniować w oknie dialogowym Edytować linię lub Edytować pręt (patrz: Rysunek 2). Alternatywnie pręt może być zorientowany na węzeł pomocniczy.

Słowa kluczowe

Orientacja linii orientacja pręta obrót linii obrót pręta
