Odpowiedź:

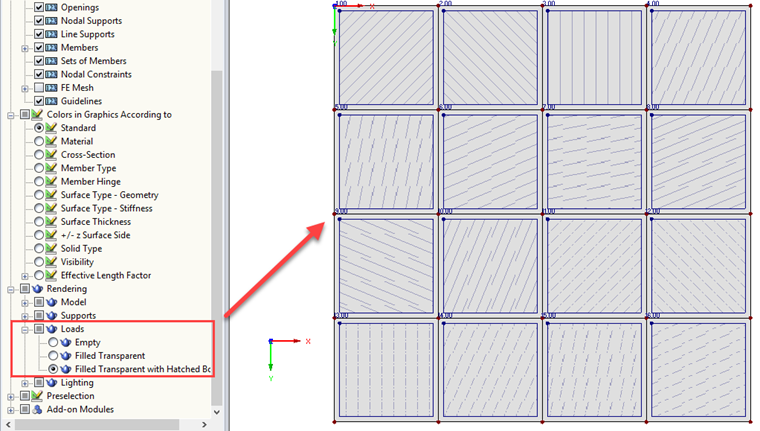

Wyświetlanie obciążeń powierzchniowych z kreskowaniem można ustawić w nawigatorze Wyświetlić (patrz rysunek).
Program RFEM tworzy różne kreskowanie w zależności od wielkości obciążenia.
Pytanie
Dla porządku chciałbym wyświetlić zakreskowane obciążenia powierzchniowe w widoku z góry (na przykład poziom stropu). Czy to możliwe?
