Podczas otwierania modelu z wynikami i siatką ES w nowszej wersji programu może się zdarzyć, że siatka ES, a tym samym wyniki, zostaną usunięte. Dlatego zaleca się, aby zawsze otwierać modele w ostatnio używanej wersji programu. Aktualizacje mogą obejmować na przykład dostosowania w generatorze siatek ES, wymagające usunięcia siatki.

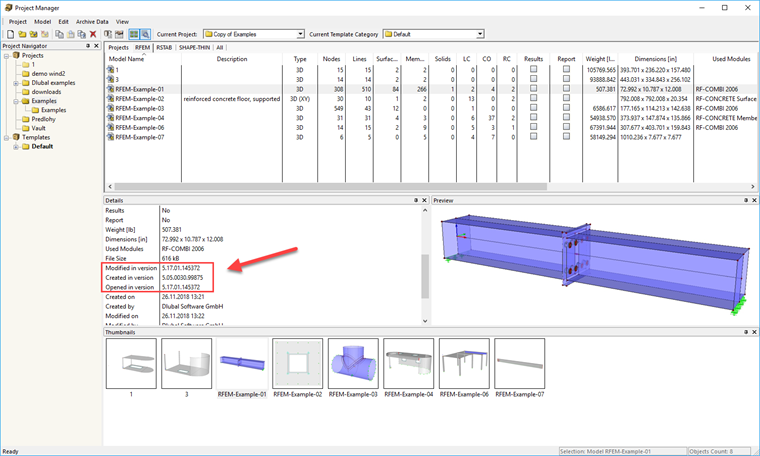

W Menadżerze projektu istnieje możliwość sprawdzenia pliku pod kątem jego właściwości. Tutaj również można zobaczyć numer wersji (patrz Rysunek 01).
Ogólne informacje
Do obliczeń według Eurokodu 3 dostępne są następujące Załączniki krajowe:
DIN EN 1993-6/NA: 2010-12 (Niemcy)
NBN EN 1993-6/ANB: 2011-03 (Belgia)
SFS EN 1993-6/NA: 2010-03 (Finlandia)
NF EN 1993-6/NA: 2011-12 (Francja)
UNI EN 1993-6/NA: 2011-02 (Włochy)
LST EN 1993-6/NA: 2010-12 (Litwa)
NEN EN 1993-6/NB: 2012-05 (Holandia)
NS EN 1993-6/NA: 2010-01 (Norwegia)
SS EN 1993-6/NA: 2011-04 (Szwecja)
CSN EN 1993-6/NA: 2010-03 (Republika Czeska)
BS EN 1993-6/NA: 2009-11 (Wielka Brytania)
CYS EN 1993-6/NA: 2009-03 (Cypr) Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
Wszystkie wyniki są uporządkowane tematycznie w oknach wyników. Wartości obliczeniowe są przedstawione w odpowiedniej grafice przekroju. Szczegóły obliczeniowe uwzględniają wszystkie wartości pośrednie.
CRANEWAY przeprowadza ogólną analizę naprężeń belki podsuwnicowej poprzez obliczenie istniejących naprężeń i porównanie ich z granicznymi naprężeniami normalnymi, granicznymi naprężeniami ścinającymi i granicznymi naprężeniami równoważnymi. Ogólnej analizie naprężeń poddawane są również spoiny w odniesieniu do naprężeń stycznych równoległych i pionowych oraz ich superpozycji.
Obliczenia zmęczeniowe są przeprowadzane dla maksymalnie trzech jednocześnie pracujących suwnic, w oparciu o koncepcję naprężeń nominalnych zgodnie z EN 1993-1-9. W przypadku obliczeń ze względu na zmęczenie zgodnie z DIN 4132, krzywa naprężeń dla przejazdów dźwigu jest rejestrowana dla każdego punktu naprężeniowego i oceniana zgodnie z metodą Rainflow.
Analiza wyboczenia uwzględnia lokalne obciążenia od kół zgodnie z normami EN 1993-6 lub DIN 18800-3.
Analiza deformacji jest przeprowadzana osobno dla kierunku pionowego i poziomego. Dostępne przemieszczenia są porównywane z wartościami dopuszczalnymi. W parametrach obliczeniowych można indywidualnie określić dopuszczalne stopnie deformacji.
Analiza zwichrzenia jest przeprowadzana zgodnie z teorią drugiego rzędu dla zwichrzenia z uwzględnieniem imperfekcji. Ogólna analiza naprężeń musi być spełniona ze współczynnikiem obciążenia krytycznego większym niż 1,00. W rezultacie CRANEWAY wyświetla odpowiedni współczynnik obciążenia krytycznego dla wszystkich kombinacji obciążeń w analizie naprężeń.
Program określa wszystkie siły podporowe na podstawie obciążeń charakterystycznych, w tym współczynników dynamicznych.
Podczas obliczeń obciążenia suwnicy są generowane we wstępnie zdefiniowanych odległościach jako przypadki obciążeń dla toru suwnicy. Przyrost obciążenia dla suwnic poruszających się po torze suwnicy można ustawić indywidualnie.
Program analizuje wszystkie kombinacje odpowiednich stanów granicznych (SGN, zmęczenie, odkształcenie i siły podporowe) dla każdej pozycji dźwigu. Ponadto dostępne są obszerne opcje ustawień w celu określenia obliczeń ES, takie jak np. długość elementów skończonych lub kryterium przerwania.
Siły wewnętrzne są obliczone na niedoskonałym modelu konstrukcyjnym zgodnie z teorią drugiego rzędu dla wyboczenia skrętnego.
Geometria, materiał, przekrój, oddziaływanie i imperfekcje są wprowadzane w przejrzystych oknach:
Możliwe jest uwzględnienie oddziaływania do trzech jednocześnie obsługiwanych suwnic. Z biblioteki można po prostu wybrać standardową suwnicę. Dane można też wprowadzić ręcznie:
