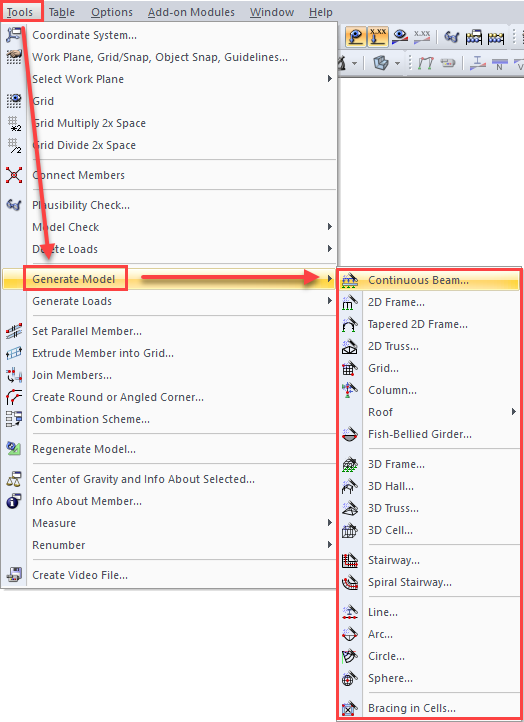

Nawet proste konstrukcje, takie jak belki ciągłe lub ramy 2D, można szybko i efektywnie modelować, obliczać i projektować zgodnie z różnymi normami w programie RFEM i RSTAB. W przypadku takich modeli zaleca się korzystanie z kilku generatorów modeli (patrz rysunki).

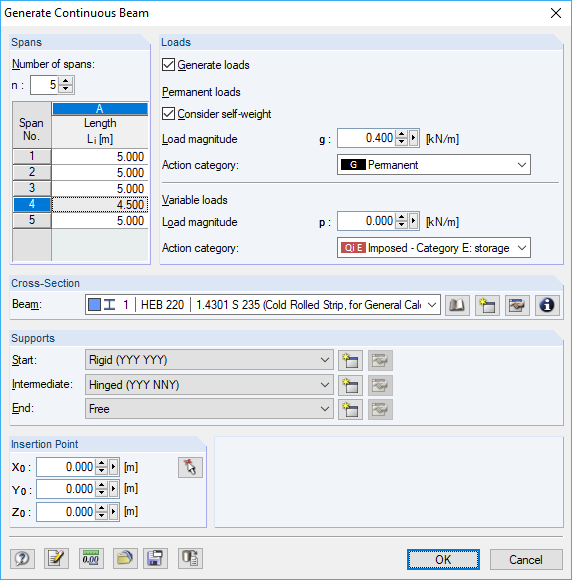

Po wprowadzeniu parametrów przekroju, obciążeń i geometrii generator automatycznie tworzy model zawierający przypadki obciążeń (patrz plik wideo).
