1085x

2019-03-06

Pytanie

Im wyższe zbrojenie podstawowe zdefiniowane w RF-CONCRETE Surfaces, tym większe zbrojenie wymagane, wyznaczone przez moduł dodatkowy. Dlaczego?

Odpowiedź:

W module przedstawiono opcje zbrojenia, które należy uwzględnić przy obliczaniu siły tnącej. Na obliczeniową nośność na ścinanie V_Rd,c ma wpływ zastosowane zbrojenie podłużne. Przy użyciu opcji można określić, które zbrojenie podłużne ma zostać użyte do obliczenia siły tnącej. Obliczenia siły tnącej można przeprowadzić poprzez zastosowanie zbrojenia:

Obliczone zbrojenie wymagane
Maksymalna wartość z wymaganego lub przewidzianego zbrojenia
Automatyczny przyrost zbrojenia podłużnego, aby uniknąć zbrojenia na ścinanie

Jeżeli na przykład wybierzesz drugą opcję i unikniesz zbrojenia na ścinanie poprzez zastosowanie zbrojenia podstawowego, zbrojenie podstawowe zostanie wybrane i wyświetlone jako zbrojenie wymagane.

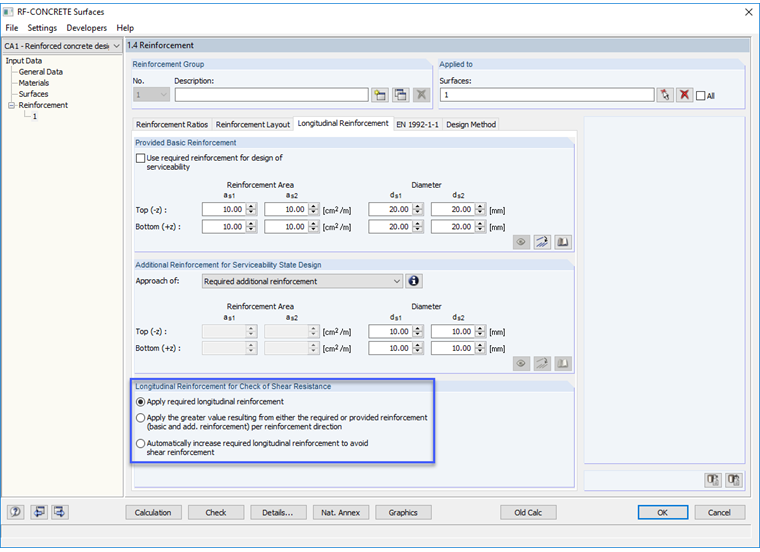

Opcje zbrojenia podłużnego wymagane do obliczania siły ścinającej
