Odpowiedź:

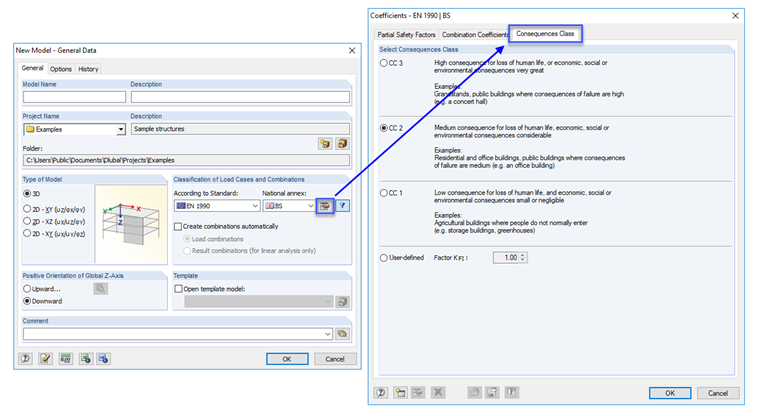

Klasę konsekwencji (CC) można zdefiniować w ustawieniach Załącznika krajowego w danych ogólnych modelu (Edytować → Dane modelu → Dane ogólne, patrz Rysunek 01).
Pytanie
Jak mogę zmienić klasę konsekwencji dla automatycznej kombinacji obciążeń zgodnie z załącznikiem B3 do normy EN 1990?
