Odpověď:

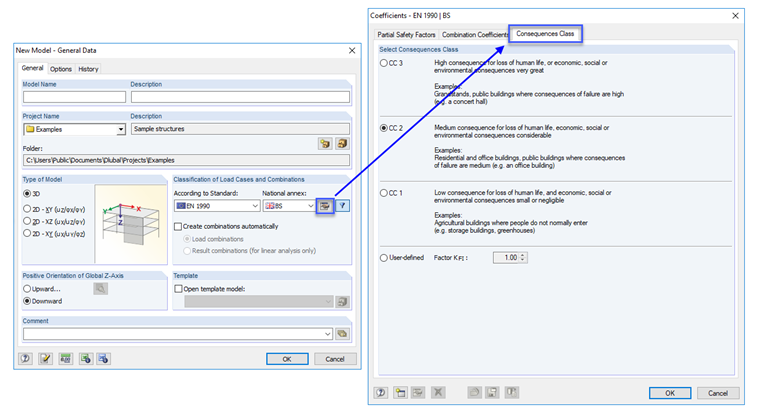

Třídu následků (KZ) lze definovat v nastavení národní přílohy v základních údajích modelu (Úpravy → Údaje o modelu → Základní údaje, viz Obrázek 01).
Dotaz
Jak mohu změnit třídu následků pro automatickou kombinaci zatížení podle přílohy B3 normy EN 1990?
