Odpowiedź:

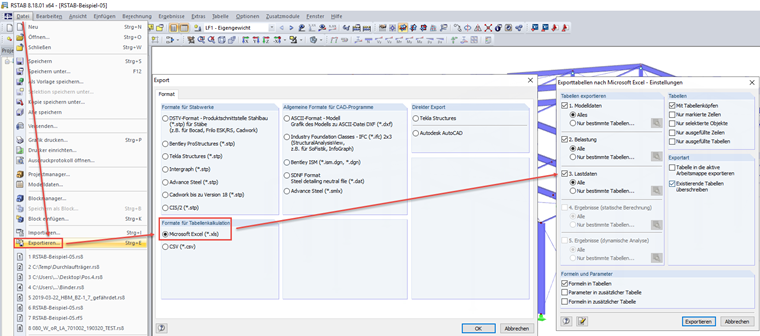

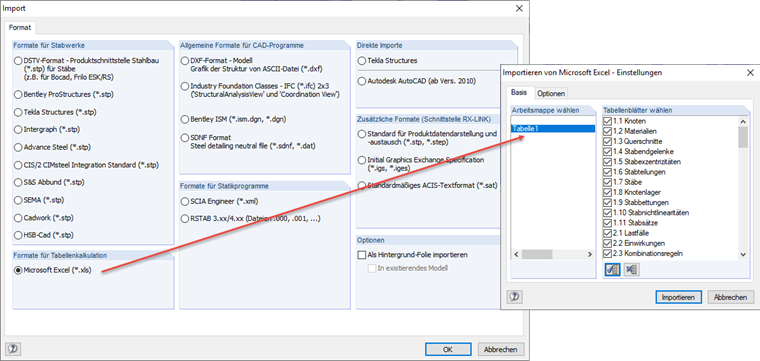

Istnieje możliwość bezproblemowego eksportu modelu. Użyj funkcji eksportu programu, aby wybrać różne interfejsy. Za pomocą interfejsu programu EXCEL można szybko przenieść tabele i wzory do programu EXCEL (patrz rysunek 01). W przeciwnym razie tabele można oczywiście importować do programu RFEM/RSTAB za pomocą funkcji importu (patrz rysunek 02).
Pytanie
Jak mogę szybko wyeksportować model wraz ze wszystkimi obciążeniami do pliku EXCEL i zaimportować go później?
