Pytanie

Dlaczego program RFEM nie znajduje równowagi dla obciążenia skierowanego do góry na dachu membranowym zakrzywionym w dół?


Odpowiedź:

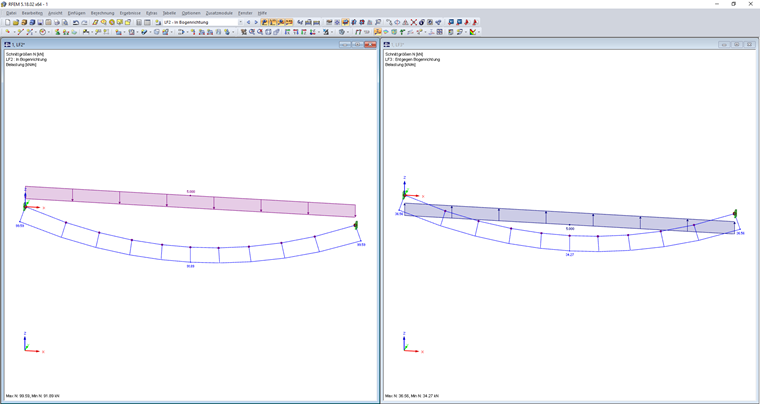

Zakrzywiona w dół, synklastyczna geometria dachu jest numerycznie stabilna dla obciążeń skierowanych w dół. Obciążenia w kierunku łuku ostatecznie zwiększają obciążenie rozciągające w membranie, a tym samym stabilizują konstrukcję.

Obciążenia przeciwne do kształtu łuku dachu redukują obciążenie rozciągające membrany. Jeżeli w tym przypadku naprężenie rozciągające kabla membranowego zbliża się do zera, powstają trudności numeryczne ze względu na samą membranę, wytrzymałość zastosowanego elementu na rozciąganie. W tym przypadku, proces rozwiązywania reaguje słabą zbieżnością, komunikatami o niestateczności lub komunikatami o dodatnio określonej macierzy jakobiów.
