Rovnováha na membránové střeše se zatížením směrem nahoru

Proč program RFEM nenajde rovnováhu pro zatížení orientované nahoru na membránové střeše, která je zakřivená směrem dolů?

Odpověď:

Synklastická geometrie střechy se zakřivením směrem dolů je numericky stabilní pro zatížení směrovaná dolů. Zatížení ve směru oblouku koneckonců zvyšují tahové zatížení v membráně a tím stabilizují systém.

Zatížení působící proti tvaru oblouku redukují tahové zatížení v membráně. Pokud se v tomto případě tahové zatížení membrány blíží nule, nastanou numerické problémy v důsledku samotné membránové tahové únosnosti použitého prvku. V takovém případě proces řešení špatně konverguje, zobrazují se zprávy o nestabilitě nebo zprávy o pozitivně definitní Jakobiho matici.

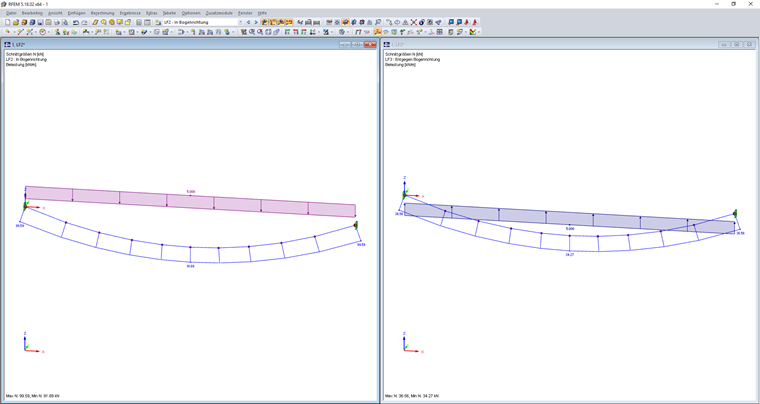

Odlišný směr zatížení
Odlišný směr zatížení
Autor

Ing. Niemeier je zodpovědný za vývoj hlavních programů RFEM, RSTAB, RWIND a oblast membránových konstrukcí. Zároveň má na starosti řízení jakosti a podporu zákazníkům.
