Warum findet RFEM für eine nach oben gerichtete Last auf ein nach unten durchgekrümmtes Membrandach kein Gleichgewicht?

Antwort

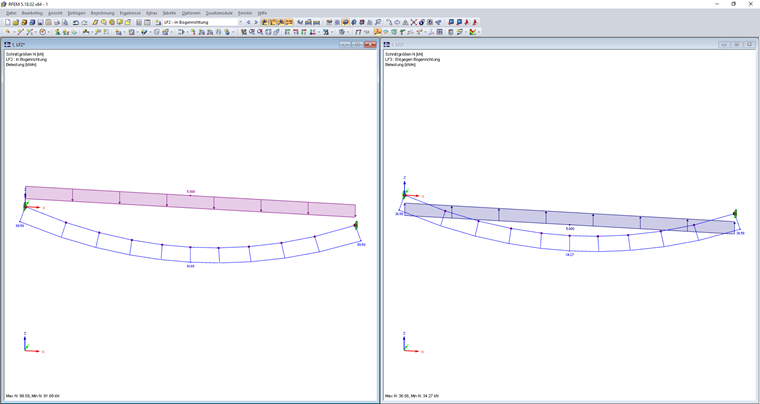

Die nach unten durchgekrümmte, synklastische Dachgeometrie reagiert für nach unten gerichtete Lasten numerisch stabil. Lasten in Richtung des Bogens erhöhen letztendlich die Zuglast in der Membran und stabilisieren so das System.


Lasten entgegen der Bogenform des Daches reduzieren die Zuglast in der Membran. Geht in diesem Fall die Membranzugbelastung gegen null, ergeben sich aufgrund der alleinigen, membranen Zugtragfähigkeit des eingesetzten Elements numerische Schwierigkeiten. In diesem Fall reagiert der Lösungsprozess mit einer schlechten Konvergenz, Instabilitätsmeldungen oder Meldungen zu einer positiv definiten Jakobimatrix.





Schlüsselwörter

Instabil Jakobi Membran Abhebend
