W programie RFEM 5 można dodawać własne programy za pomocą menu Moduły dodatkowe → Zewnętrzne moduły dodatkowe.
W tym celu należy otworzyć plik „C:\Program Files\Dlubal\RFEM 5.XX\RFEM.ini” w edytorze tekstu. Niezbędne jest uruchamianie edytora tekstu z prawami administratora.

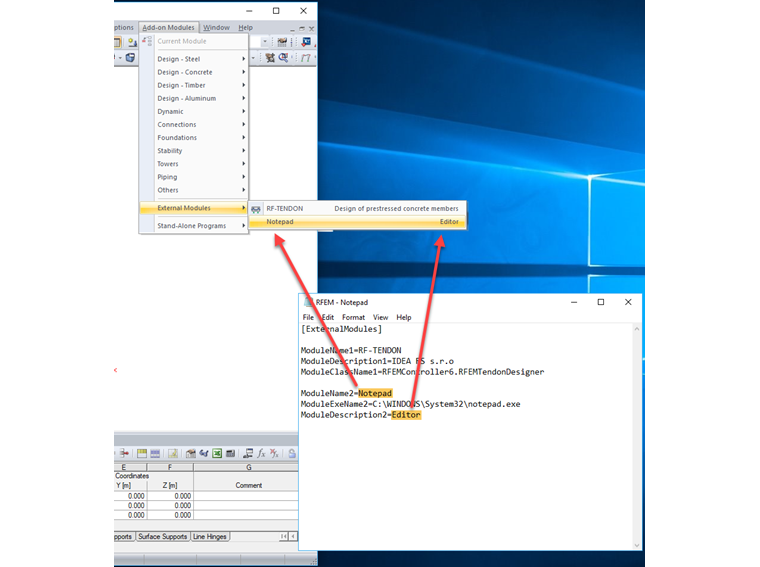

Następujące trzy linie ilustrują przykładowy sposób wstawiania Notatnika do edytora tekstu systemu Windows do menu:
ModuleName2 = Notatnik
ModuleExeName2=C:\WINDOWS\System32\notepad.exe
ModułOpis2 = Edytor
