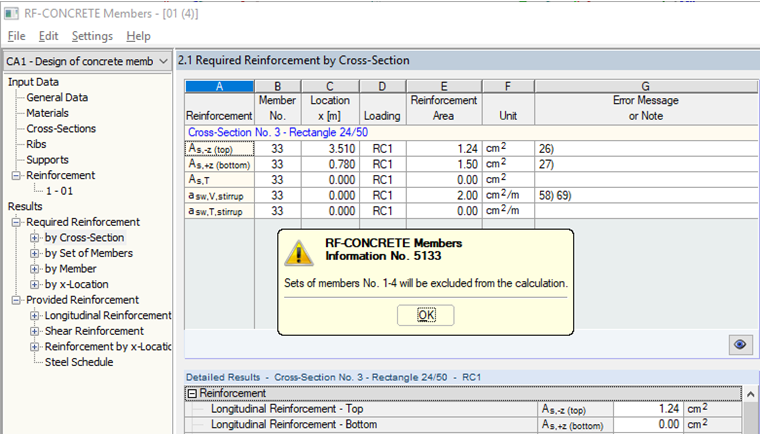

Zbiory prętów, które mają być wymiarowane w module dodatkowym, muszą opierać się na tym samym lub jednakowym przekroju.
Wyjątkiem jest zbiór prętów składających się z żeber. Identyczny przekrój otrzymujemy tylko wtedy, gdy szerokość całkowania żebra jest taka sama. Z tego względu dla całego zbioru prętów musi istnieć jeden typ żebra.
Zbieżne zbiory prętów są obliczane tylko wtedy, gdy cały zbiór prętów posiada liniowy wykres przekroju.
