Pytanie

Czy mogę zapisać swoje kombinacje obciążeń i kombinacje wyników i zaimportować je ponownie w innych modelach?


Odpowiedź:

Tak, jest to możliwe dzięki zastosowaniu schematu kombinacji. Umożliwia tworzenie szablonów zdefiniowanych przez użytkownika.

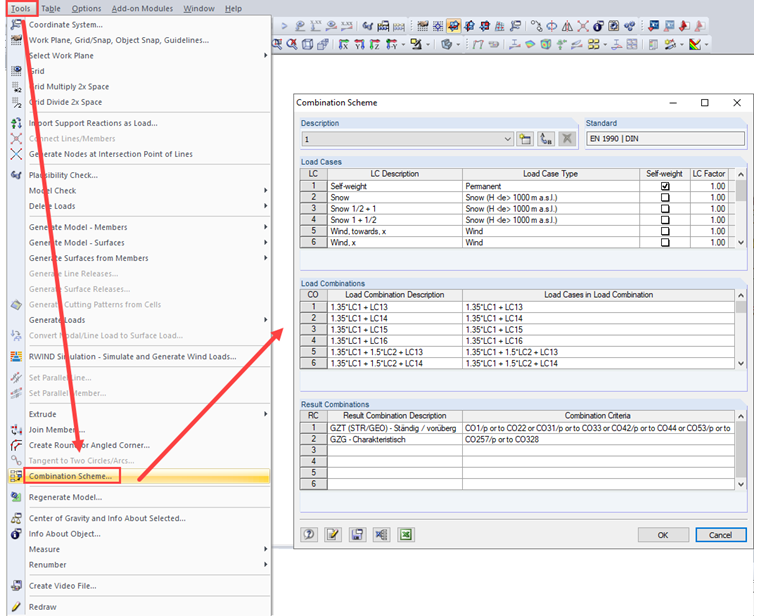

Schemat kombinacji można otworzyć za pomocą menu „Narzędzia”. Zdefiniowany w nim schemat może służyć jako szablon dla danych dotyczących obciążenia. Możesz utworzyć schemat kombinacji w dowolnym modelu i uzyskać do niego dostęp z dowolnego modelu.

W schemacie kombinacji należy zdefiniować przypadki obciążeń, kombinacje obciążeń i wyników z odpowiednimi parametrami obliczeniowymi i podstawowymi ustawieniami. Oprócz liczby PO, KW i KW można również zdefiniować współczynniki i typ superpozycji w schemacie kombinacji.

Podczas tworzenia nowego modelu można szybko uzyskać dostęp do tych ustawień, wystarczy więc wprowadzić zawartość przypadków obciążeń (obciążenia prętowe itd.). Jeżeli utworzono już kilka schematów, można wybrać jeden z nich z rozwijanej listy.

Kliknij przycisk [Nowy schemat], aby utworzyć kolejny schemat kombinacji. W ten sposób można skopiować istniejące przypadki obciążeń i kombinacje obecnego modelu.

Przycisk [Generuj przypadki obciążeń zdefiniowane w tabelach, Kombinacje obciążeń i Kombinacje wyników] przenosi bieżący schemat kombinacji do modelu.

Schematy kombinacji można również wyeksportować do programu Excel, a następnie ponownie zaimportować.

Schematy kombinacji zdefiniowane przez użytkownika są przechowywane w pliku KombinSchema.dat, który domyślnie znajduje się w folderze danych podstawowych „C:\ProgramData\Dlubal\Global\Stammdat” (stary) lub „C:\ProgramData\Dlubal\Global\Dane ogólne "(nowe). W przypadku skopiowania tego pliku na inny komputer można również użyć tam schematów kombinacji.
