Mohu uložit kombinace zatížení a kombinace výsledků a vložit je na jiné místo?

Odpověď

Ano, je to možné s kombinovanou schématem. S ním můžeme vytvářet šablony definované uživatelem.

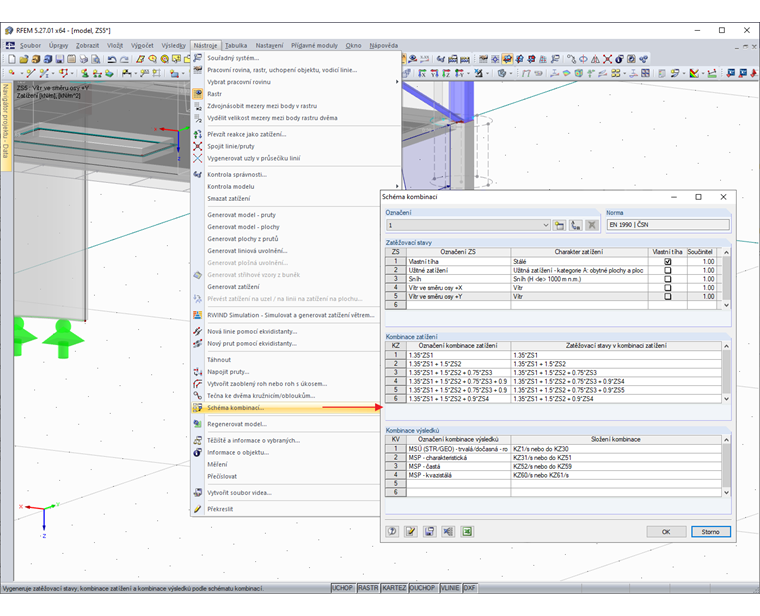

Dialog Kombinace lze otevřít z hlavní nabídky "Nástroje". Schéma, které lze zadat, můžeme použít jako vzor pro údaje o zatížení. Kombinační schéma lze vytvořit v libovolném modelu konstrukce a přistupovat k ní z libovolného modelu konstrukce.

V kombinačním schématu se zadávají příslušné zatěžovací stavy, kombinace zatížení a kombinace výsledků spolu s příslušnými daty a základními nastaveními. Kromě součinitelů LC, LC a RC lze také zadat součinitele a typ superpozice v kombinační schéma.

Při vytváření nového modelu pak můžeme rychle zadat obsah zatěžovacích stavů (prutová zatížení atd.). Pokud jsme již vytvořili několik schémat, můžeme vybrat jeden z nich z rozbalovacího seznamu.

Tlačítkem [Nový schéma] vytvoříme jinou kombinovanou schému. Tímto způsobem můžeme zkopírovat existující zatěžovací stavy a kombinace aktuálního modelu konstrukce.

Tlačítko [Vytvořit zatěžovací stavy, Kombinace zatížení a Kombinace výsledků definovaných v tabulkách] převede aktuální kombinační schéma na model.

Kombinované diagramy lze exportovat i do Excelu a reimportovat.

Uživatelsky definované kombinace diagramů se standardně uloží do souboru KombinSchema.dat, který se nachází ve složce Základní údaje "C: \ ProgramData \ Dlubal \ Global \ Root File". Pokud tento soubor zkopírujete na jiný počítač, můžeme použít také kombinace diagramů.
