Odpowiedź:

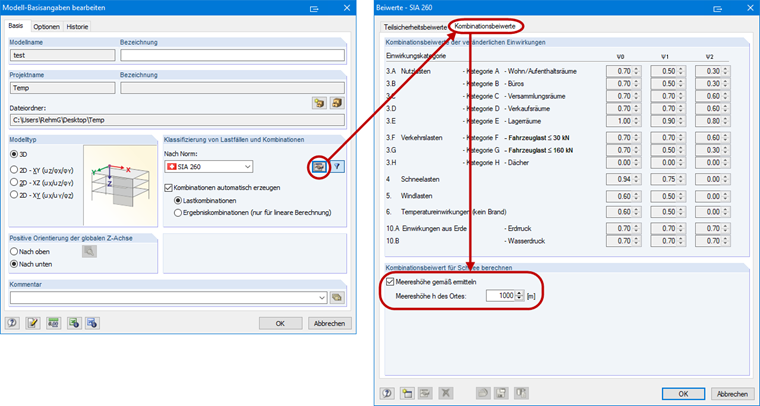

Wysokość odniesienia można zdefiniować we współczynnikach dla normy SIA 260. Można je znaleźć w Danych ogólnych (patrz rysunek 01). Żądana wysokość odniesienia jest dostępna w zakładce „Współczynniki kombinacji”.
Pytanie
Gdzie mogę zdefiniować wysokość odniesienia dla współczynników redukcyjnych obciążenia śniegiem zgodnie z SIA 260?
