Odpověď:

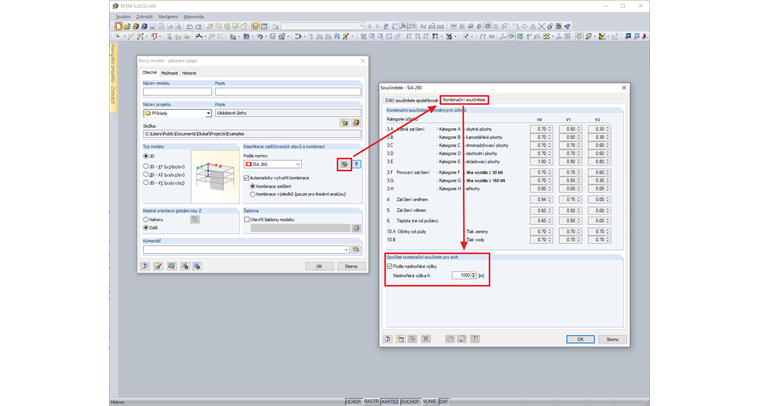

Referenční výšku je možné zadat v součinitelích k normě SIA 260. Ty se nastavují v základních údajích (viz Obrázek 01). Požadovaná referenční výška je k dispozici v záložce "Kombinační součinitele".
Dotaz
Kde mohu zadat referenční výšku pro redukční součinitele zatížení sněhem podle SIA 260?
