Odpowiedź:

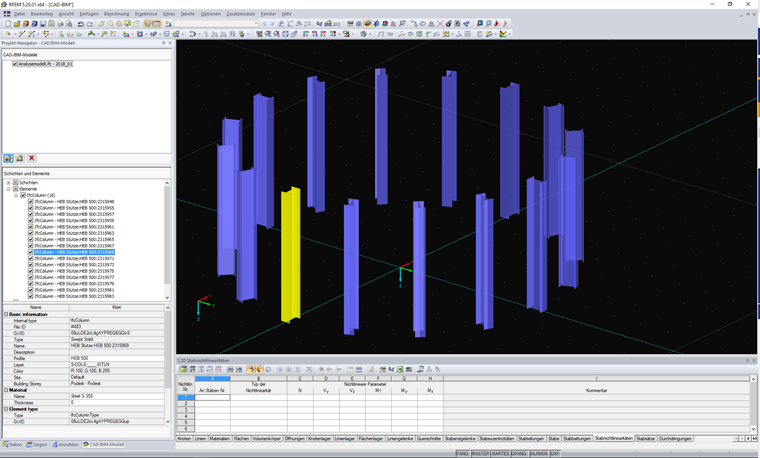

Podczas konwersji na pręt obiekty CAD/BIM nie są usuwane, a jedynie ukrywane. W Nawigatorze projektu można ponownie wyświetlić automatycznie ukryte obiekty. Krótki film pokazuje, jak to działa.
Pytanie
Po konwersji obiektu CAD/BIM na pręt brakuje obiektu CAD/BIM.
Czy został usunięty podczas konwersji?
