Odpověď:

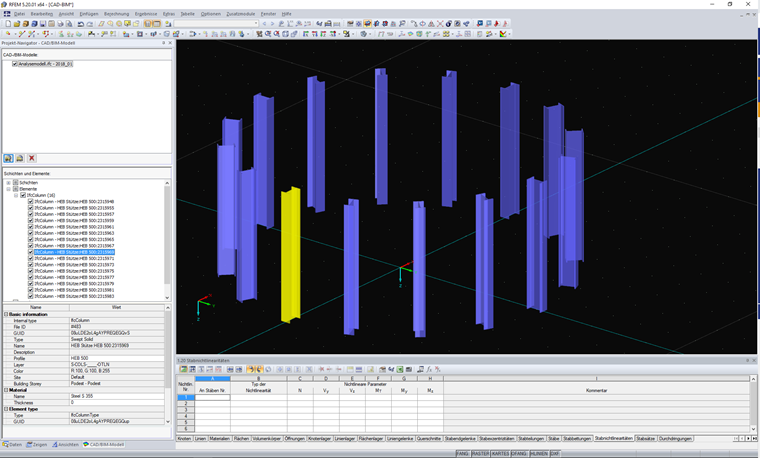

Objekty CAD/BIM se při konverzi na prut nevymažou, ale pouze skryjí. V navigátoru projektu můžete automaticky skryté objekty kdykoliv znovu zobrazit. Krátké video vám ukáže, jak to funguje.
Dotaz
Po konverzi objektu CAD/BIM na prut objekt CAD/BIM zmizel.
Byl při konverzi smazán?
