Pytanie

Czy obliczenia zmęczenia w CRANEWAY uwzględniają również spawane elementy usztywniające?


Odpowiedź:

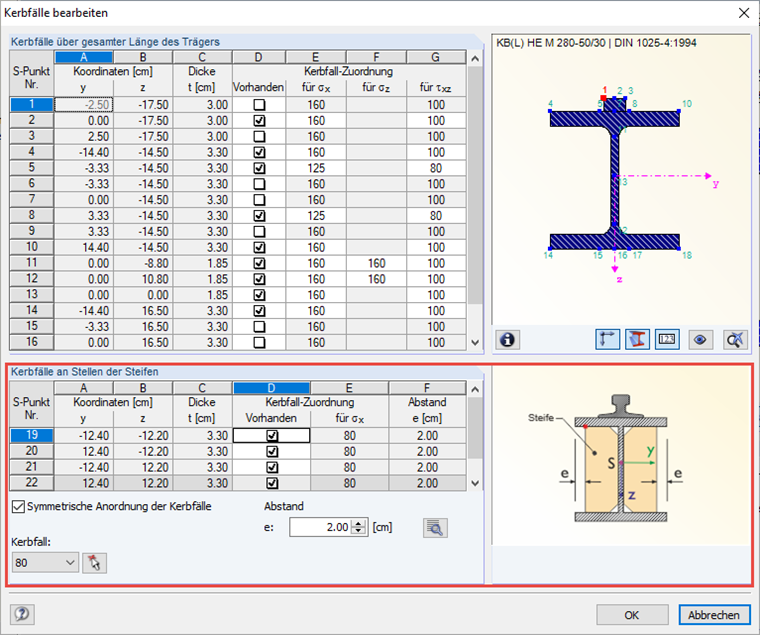

Jeżeli elementy usztywniające są przyspawane do toru suwnicy, do obliczeń zmęczenia materiału konieczne jest uwzględnienie odpowiedniej kategorii szczegółu zgodnie z EN 1993-1-9, tabela 8.4, szczegół 7. W programie CRANEWAY jest to realizowane poprzez utworzenie dodatkowych punktów naprężeń w punkcie połączenia elementów usztywniających z przekrojem. W zależności od geometrii elementu usztywniającego można je dostosowywać ręcznie w ustawieniach dla kategorii szczegółu.

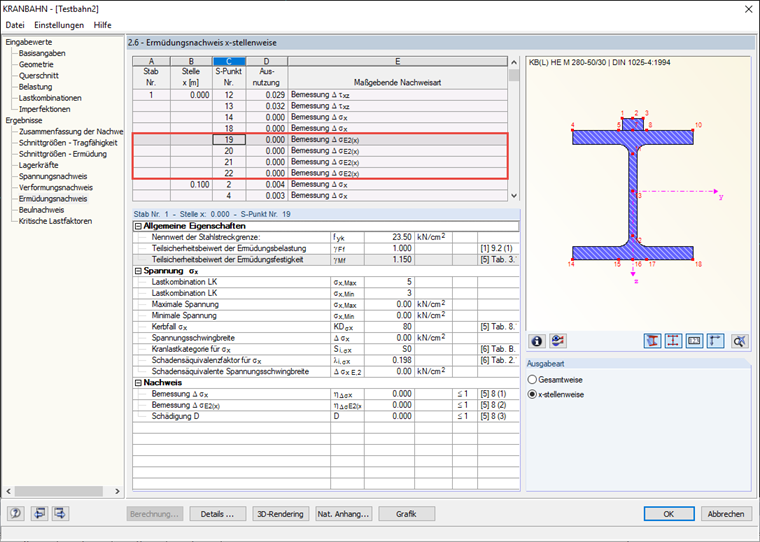

Podczas obliczeń zmęczenia belki podsuwnicową, w nowo utworzonych punktach naprężeń dla miejsc x, gdzie znajduje się element usztywniający, przeprowadza się dodatkowo obliczenia zakresu naprężeń osiowych.


Elementów usztywniających i ich spoin nie projektuje się osobno.
