Jsou v programu CRANEWAY při posuzování na únavu také zohledněné vevařené výztuhy?

Odpověď

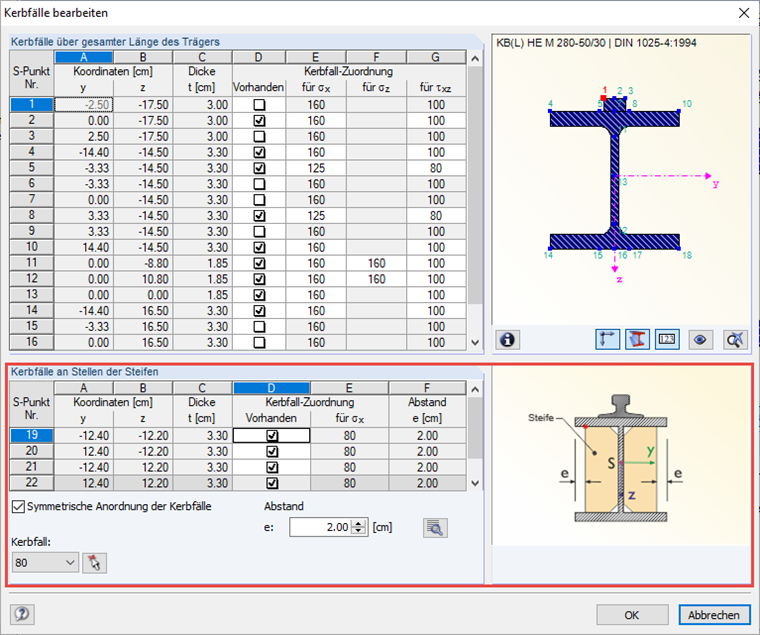

Pokud jsou výztuhy vevařené do nosníku jeřábové dráhy, je třeba při posouzení na únavu zohlednit příslušnou kategorii detailu podle EN 1993-1-9, tabulka 8.4, detail 7. To bude implementováno v programu CRANEWAY vytvořením přídavných napěťových bodů v bodě přípoje výztuh k profilu. Tyto lze potom ručně upravit v nastavení pro kategorie detailů podle geometrie dané výztuhy.

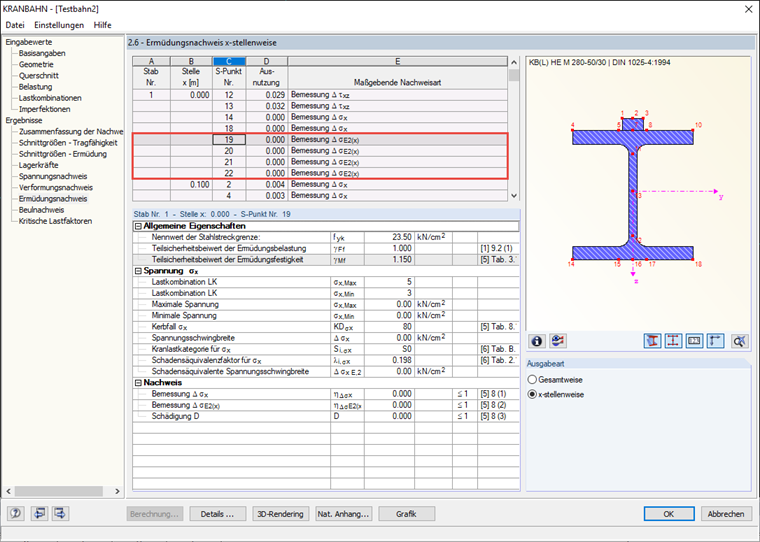

Během posouzení nosníku jeřábové dráhy na únavu je pro místa x, kde se nachází výztuha, dodatečně prováděno posouzení rozkmitů normálových napětí v nově vytvořených napěťových bodech.


Klíčová slova

Posouzení na únavu Výztuha Napěťový bod Kategorie detailu
