Odpowiedź:
W przypadku obciążenia powierzchniowego taki zapis nie jest możliwy, ponieważ nie istnieje typ obciążenia, w którym siła mogłaby działać lokalnie na rzutowaną powierzchnię. W takim przypadku należy zastosować obciążenia liniowe. Można je później wczytać zgodnie z obrotem linii. Szczegółową procedurę pokazano na filmie. Jak widać na filmie, linie muszą być ręcznie zintegrowane z powierzchniami czworobocznymi. Ponadto należy sprawdzić obrót linii.
Pytanie

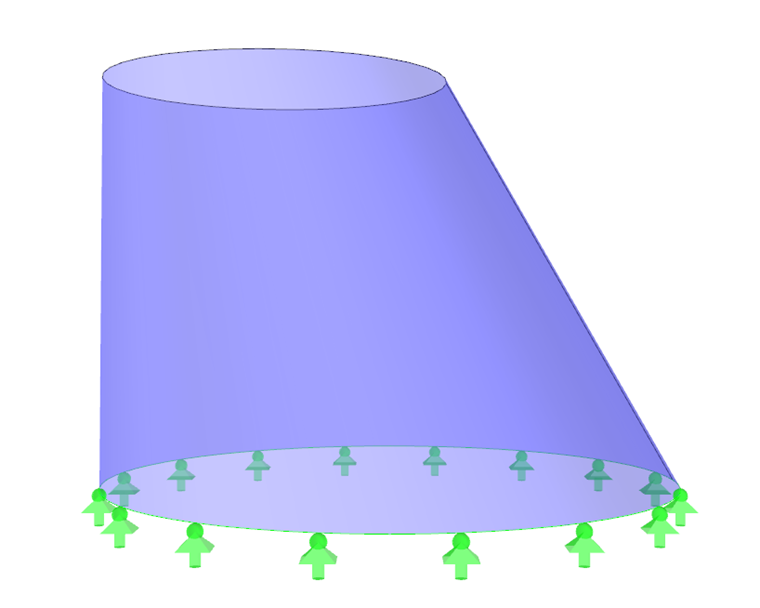

Mam powierzchnię stożkową, na którą powinno działać obciążenie powierzchniowe w rzucie wokół powierzchni. Czy to możliwe?
