Odpověď:
Zadání jako zatížení na plochu není možné, protože neexistuje žádný typ zatížení, který by umožnil působení síly lokálně na průmět plochy. V takovém případě je třeba pracovat se zatížením na linii. Ty potom je možné načíst podle natočení linie. Podrobný postup najdete ve videu. Jak je možné vidět ve videu, je nutné linie integrovat do čtyřúhelníkových ploch ručně. Kromě toho je potřeba zkontrolovat natočení linie.
Dotaz

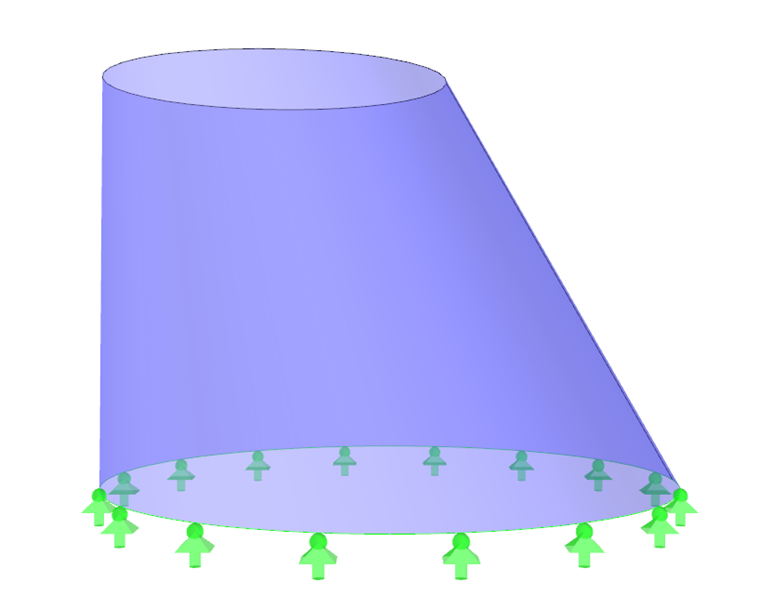

Mám kuželovou plochu, kde by zatížení na plochu mělo působit promítnuté okolo plochy. Je to možné?
