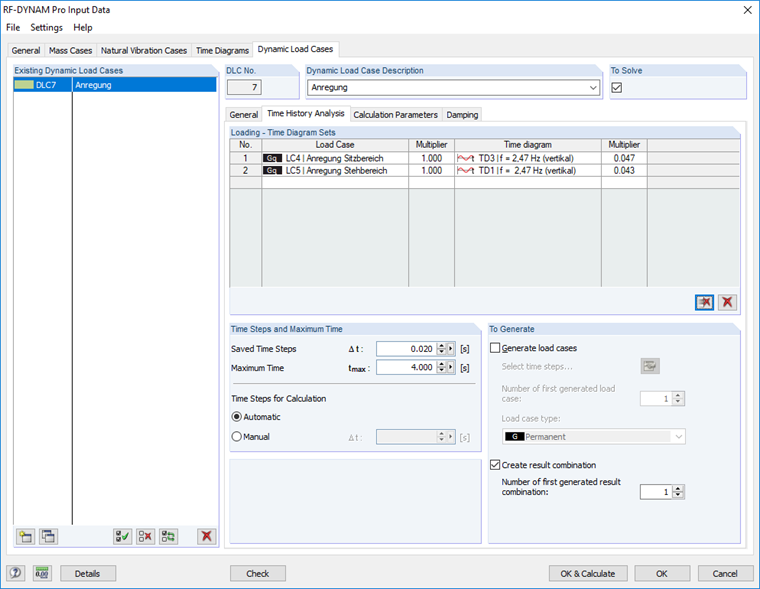

Tabele wyników w module dodatkowym RF-DYNAM Pro nie wyświetlają naprężeń dla brył. W celu wyświetlenia naprężeń i sił wewnętrznych należy wyeksportować wyniki do przypadku obciążenia lub kombinacji wyników. Następnie można w zwykły sposób wyświetlić wyniki w postaci przypadku obciążenia lub kombinacji wyników.
